Бетонная смесь
Иллюстрации
Реферат
1-35I806

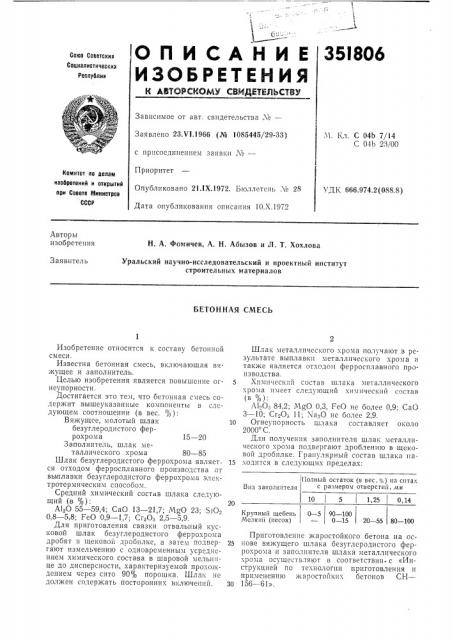

О П И СА Н И Е
ИЗОБРЕТЕНИЯ
Goes Советскив
Содиалистическиа
Республин
Зависимое от авт. свидетельства «¹â€”
Заявлено 23Х1.1966 (№ 1085445/29-33) 1>. 1;л. С 04Ь 7/14
С 04b 23/00 с присоединением заявки ¹â€”
Приоритет
Опубликовано 21 IX.1972. Ьюллетснь ¹ 28
Дата опубликования описания 10.Х.1972
Комитет по делам изобретений и открытий при Совете Мииистров
СССР
УДК 666.974.2(088 8) Авторы изобретения
Н. А. Фомичев, А. Н. Абызов и Л. T. Хохлова
Уральский научно-исследовательский и проектный институт строительных материалов
Заявитель
БЕТОННАЯ СМЕСЬ
Шлак металлического хрома получают в результате выплавки металлического хрома и также является отходом ферросплавного производства.
5 Химический состав шлака металлического крома имеет следующий химический состав (в %):
Л1 О: 84,2; МдО 0,3, ГеО не более 0,9; СаО
3 — 10; Сг О.- 11; Ха О нс более 2,9.
10 Огнеупорность шлака составляет около
2000 С.
Для получения заполнителя шлак металлического хрома подвергают дроблению в щекоВОЙ дроонлке. Гранулярный сосТВВ шлака II215 ходится в следующих пределах: с раамерои отверстии, мл
10 5 (1,25 l 0,14
Вид заполнителя
Крупный щебень
Мелкий (песок) 0 — 5 90 — 100
0 — 15 20 — 55 80 — 100
Приготовление жаростойкого бетона на ос25 нове вяжущего шлака безуглсродистого феррохрома и заполнителя шлака металлического хрома осуществляют в соответствии. с «Инструкцией по технологии приготовления и применению жаростойких оетонов СН—
30 15б — б1».
Изобретение относится к составу бетонной смеси.
Известна бетонная смесь, включающая вяжущее и заполнитель.
Целью изобретения является повышение огнеупорности.
Достигается это тем, что бетонная смесь содержит вышеуказанные компоненты в следующем соотношении (в вес. %):
Вяжущее, молотый шлак безуглеродистого феррохрома 15 — 20
Заполнитель, шлак металлического хрома 80 — 85
Шлак безуглеродистого феррохрома является отходом ферросплавного производства от выплавки безуглеродистого феррохрома электротермическим способом.
Средний химический состав шлака следующий (в %):
А1гО 55 — 59,4; СаО 13 — 21,7; MgO 23; 510.
0,8 — 5,8; FeO 0,9 — 1,7; Сг,Оа 2,5 — 5,9, Для приготовления связки отвальный кусковой шлак безуглеродистого феррохрома дробят в щековой дробилке, а затем подвергают измельчению с одновременным усреднением химического состава в шаровой мельнице до дисперсности, характеризуемой прохождением через сито 90% порошка. Шлак не должен содержать посторонних включений. Полный остаток (в вес. а) íà ситах
351806
1700
Начало размягчения
5 Разрушение
Предмет изобретения
Вяжущее, молотый шлак безуглеродистого феррохрома
Заполнитель, шлак металлического хрома
15 — 20
80 — 85 до О,б более 1800 20
Составитель Ф. Сорина
Техред Л. Камышникова
Корректор 3. Тарасова
I едактор И. Квачадзе
Заказ 3459/10 Изд. Ма 1392 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, K-35, Раушская иаб., д. 4/5
Типография, пр. Сапунова, 2
Для регулирования сроков схватывания в бетон можно вводить ССБ в количестве 0,2 от веса вяжущего.
Физико-механические свойства бетона следующие:
Предельная температура службы бетона при одностороннем нагреве элемента, С 1700
Марка бетона 150
Объемный вес, кг/мз 2700
Остаточная прочность бетона после нагрева до температуры 1000 С, % 80
Величина огневой усадки (в %) после нагревания до предельной температуры службы, выдержка 2 час
Огнеупорность, С
Температура деформации под нагрузкой
2 кг/см, С:
10 Бетонная смесь, включающая вяжущее и заполнитель, отличающаяся. тем, что, с целью повышения огнеупорности, она содержит вышеуказанные компоненты в следующем соотношении (в вес. %):
