Огнеупорная масса

Огнеупорная масса

Иллюстрации

Показать все

Реферат

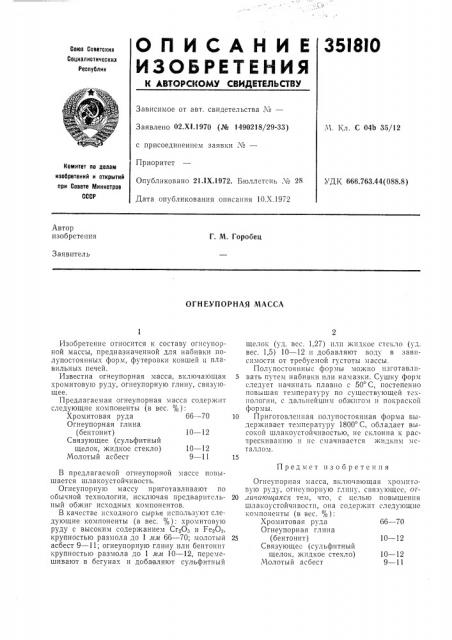

О П И С А Н И Е 35ISIO

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сои1з Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 02.Х!.1970 (№ 1490218/29-33) с присоединением заявки ¹â€”

Приоритет

Опубликовано 21ЛХ.1972. Бюллетень № 28

Дата опубликования описания 10.Х.1972

М. Кл. С 04Ь 35/12

Комитет по делам изобретений и открытий при Совете Министрое

СССР

УДК 666.763.44(088.8) Автор изобретения

Г. М. Горобец

Заявитель

ОГНЕУПОРНАЯ МАССА

Предмет изобретения

10 — 12

9 — 11

Изобретение относится к составу оп1супорной массы, предназначенной для набивки полупостоянных форм, футеровки ковшей и плавильных печей.

Известна огнеупорная масса, включающая хромитовую руду, огнеупорную глину, связующее.

Предлагаемая огнеупорная масса содержит следующие компоненты (в вес. %):

Хромитовая руда 66 — 70

Огнеупорная глина (бентонит) 10 — 12

Связующее (сульфитный щелок, жидкое стекло) 10 — 12

Молотый асбест 9 — 11

В предлагаемой огнеупорной массе повышается шлакоустойчивость.

Огнеупорную массу приготавливают по обычной технологии, исключая предварительный обжиг исходных компонентов.

В качестве исходного сырья используют следующие компоненты (в вес. % ): хромитовую руду с высоким содержанием Сг Оз и Fe 03, крупностью размола до 1 л1м 66 — 70; молотый асбест 9 — 11; огнеупорную глину или бентонит крупностью размола до 1 л1лт 10 — 12, перемешивают в бегунах и добавляют сульфитный щелок (уд. вес. 1,27) или жидкое стекло (уд. вес. 1,5) 10 — 12 и добавляют воду в зависимости от требуемой густоты массы.

Полупостоянные формы можно н31 отавли5 вать путем наоивки или намазки. Сушку форм следует начинать плавно с 50 С, постепенно повышая температуру по существующей те«нологии, с дальнейшим обжигом и покраской формы.

10 Приготовленная полупостоянная форма выдерживает температуру 1800 С, обладает высокой шлакоустойчивостью, не склонна к растрескиванию и IIc смачивастся жидким металло».

Огнеупорная масса, включающая «ромнтогую руду, огнеупорную глину, связуlolllcc, ог20 1ичаюи1аяся тем, что, с цел ью повышения шлакоустойчивостп, она содерж1гт следующие компоненты (в вес. %):

Хромитовая руда 66 — 70

Огнеупорная глина

25 (бентонит) 10 — 12

Связующее (сульфнтный щелок, жидкое стекло)

Молотый асбест
