Лак для магнитной ленты

Лак для магнитной ленты

Иллюстрации

Показать все

Реферат

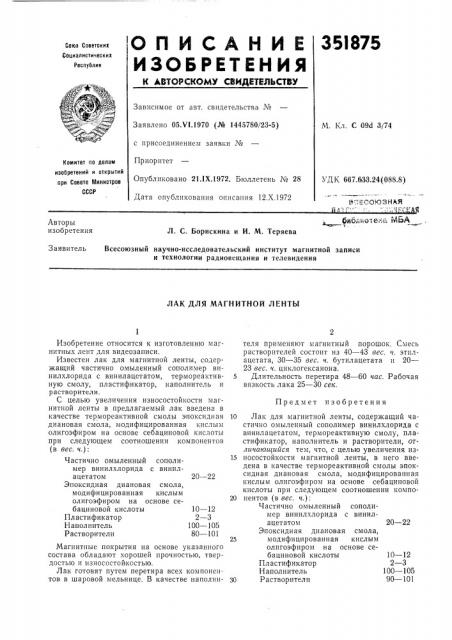

ОПИСАНИЕ 35!825

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 05.V1.1970 (№ 1445780/23-5) М. Кл. С 09d 3/74 с присоединением заявки Ме

Приоритет

Опубликовано 21 1Х.1972. Бюллетень М 28

Дата опубликования описания 12.Х.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УЛК 667.63i3.24,(088.8) Ух: =.ООЮЗНАЯ х, библиотВнй т4ЬД

Авторы изобретения

Л. С. Борискина и И. М. Теряева

Заявитель

Всесоюзный научно-исследовательский институт магнитной записи и технологии радиовещания и телевидения

ЛАК ДЛЯ МАГНИТНОЙ ЛЕНТЫ

Предмет изобретения

10 — 12

2 — 3

100 †1

80 — 101

Изобретение относится к изготовлению магнитных лент для видеозаписи.

Известен лак для магнитной ленты, содержащий частично омыленный сополимер винилхлорида с винилацетатом, термореактивную смолу, пластификатор, наполнитель и растворители.

С целью увеличения износостойкости магнитной ленты в предлагаемый лак введена в качестве термореактивной смолы эпоксидная диановая смола, модифицированная кислым олигоэфиром на основе себациновой кислоты при следующем соотношении компонентов (в вес. ч.):

Частично омыленный сополимер винилхлорида с винилацетатом 20 — 22

Эпоксидная диановая смола, модифицированная кислым олигоэфиром на основе себациновой кислоты

Пластификатор

Наполнитель

Растворители

Магнитные покрытия на основе указанного состава обладают хорошей прочностью, твердостью и износостОЙкостьтО.

Лак готовят путем перетира всех компонентов в шаровой мельнице. В качестве наполнителя применяют магнитный порошок, Смесь растворителей состоит из 40 — 43 вес. ч. этилацетата, 30 — 35 вес. ч. бутилацетата и 20—

23 вес. ч. циклогексанона.

5 Длительность перетира 48 — 60 «àñ. Рабочая вязкость лака 25 — 30 сек.

10 Лак для магнитной ленты, содержащий частично омыленный сополимер винилхлорида с винилацетатом, термореактивную смолу, пластификатор, наполнитель и растворители, отличаюитийся тем, что, с целью увеличения из15 носостойкости магнитной ленты, в него введена в качестве термореактивной смолы эпоксидная диановая смола, модифицированная кислым олигоэфиром на основе себациновой кислоты при следующем соотношении компо20 нентов (в вес. ч.):

Частично омыленный сополимер винилхлорида с винилацетатом 20 — 22

Эпоксидная диановая смола, модифицированная кислым олигоэфиром на основе себациновой кислоты 10 — 12

Пластификатор 2 — 3

Наполнитель 100 †1

ЗО Растворителп 90 — 101

Редактор Е. Левина

Составитель Г. Судаков»

Телред Л. Евдонов

Корректор Т. Миронова

Заказ 3462/4 Изд. Ые 1334 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
