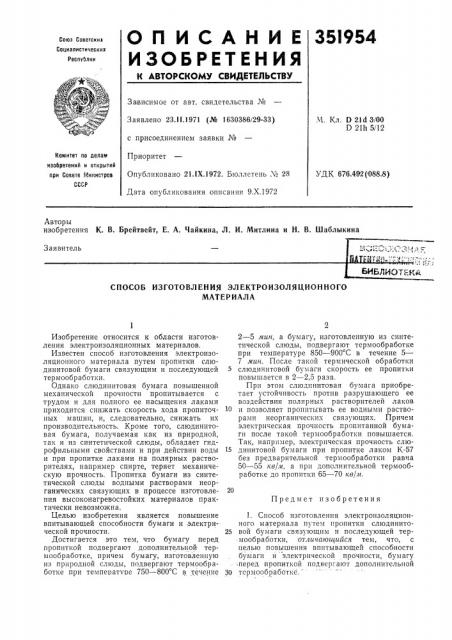

О П И С А Н И Е 35I954

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистикеских

Респтблик

Зависимое от авт. свидетельства №

Заявлено 23.11.1971 (№ 1630386/29-33) с присоединением заявки №

Приоритет

Опубликовано 21.IX.1972. Бюллетень ¹ 28

Дата опубликования описания 9.Х.1972

М. Кл. B 2,ld 3/ОО

D 21j1 5/12

Комитет по делам изобретений и открытий при Совете 1т1ииистров

СССР

УДК 676.492 (088.8) Авторы изобретения К. В. Брейтвейт, Е. A. Чайкина, Л. И. Митлина и Н. В. Шаблыкина

Заявитель

БИБЛИО Т;-1СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИОННОГО

МАТЕРИАЛА

Предмет изобретения

Изобретение относится к области изготовления электроизоляционных материалов.

Известен способ изготовления электроизоляционного материала путем пропитки слюдинитовой бумаги связующим и последующей термообработки.

Однако слюдинитовая бумага повышенной механической прочности пропитывается с трудом и для полного ее насыщения лаками приходится снижать скорость хода пропиточных машин, и, следовательно, снижать их производительность. Кроме того, слюдинитовая бумага, получаемая как из природной, так и из синтетической слюды, обладает гидрофильными свойствами и при действии воды и при пропитке лаками на полярных растворителях, например спирте, теряет механическую прочность. Пропитка бумаги из синтетической слюды водными растворами неорганических связующих в процессе изготовления высоконагревостойких материалов практически невозможна.

Целью изобретения является повышение впитывающей способности бумаги и электри-ческой прочности.

Достигается это тем, что бумагу перед пропиткой подвергают дополнительной- термообработке, причем бумагу, изготовленную из природной слюды, подвергают термообработке при температур ве 750 — 800 С в течение

2 — 5 мин, а бумагу, изготовленную из синтетической слюды, подвергают термообработке при температуре 850 — 900 C в течение 5—

7 мин. После такой термической обработки

5 слюдинитовой бумаги скорость ее пропитки повышается в 2 — 2,5 раза.

При этом слюдпнитовая бумага приобретает устойчивость против разрушающего ее воздействия полярных растворителей лаков

10 и позволяет пропитывать ее водными растворами неорганических связующих. Причем электрическая прочность пропитанной бумаги после такой термообработки повышается.

Так, например, электрическая прочность слю15 динитовой бумаги при пропитке лаком К-57 без предварительной термообработкп равна

50 — 55 кв/м, а при дополнительной термообработке до пропптки 65 — 70 кв/ли

1. Способ изготовления электроизоляционного материала путем пропитки слюдинито25 вой бумаги связующим и последующей термообработки, отличающийся тем, что, с целью повышения впитывающей способности бумаги и электрической прбчности, бумагу

-перед. пропиткой подвергают дополнительной

З0 тсрмообработке.

Составитель О. Маслаченкб

Текред Л. Евдонов

Корректор B. Жолудева

Редактор И. Квачадзе

Заказ 3457/7 Изд. № 1332 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, РК-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

2. Способ по п. 1, отличающийся тем, что бумагу, изготовленную из природной слюды, подвергают термообработке при температуре

750 — 800 С в течение 2 — 5 мин.

3. Способ по п. 1, отличающийся тем, что бумагу, изготовленную из синтетической слюды, подвергают термообработке при температуре 850 — 900 С в течение 5 — 7 мин.
