Лопатка осевой турбомашины

Иллюстрации

Показать все

Реферат



352031

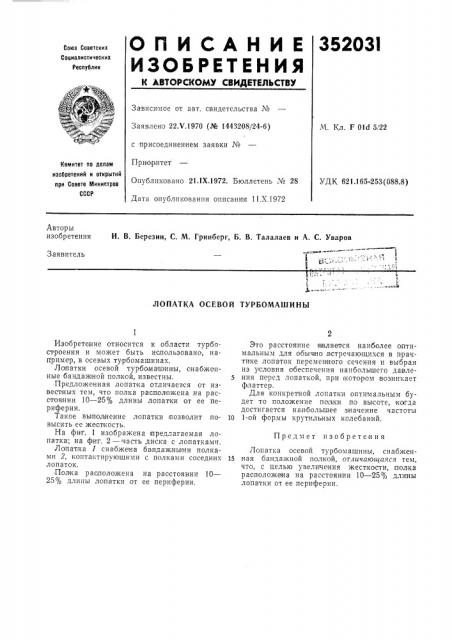

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 22.Ч.1970 (№ 1443208/24-6) Л!. Кл. F 01d 5122 с присоединением заявки Ме

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621 165 253(088 8) Опубликовано 21.1Х.1972. Бюллетень ч" 28

Дата опубликования описания 11.Х.1972

Авторы изобретения

И. В. Березин, С. М. Гринберг, Б. В. Талалаев и А. С. Уваров

Заявитель

ЛОПАТКА ОСЕВОЙ ТУРБОМАШИНЫ

Предмет изобретения

Изобретение относится к области турбостроения и может быть использовано, например, в осевых турбомашинах.

Ло патки осевой турбомашины, снабже нные бандаж ной полкой, известны.

Предложенная лопатка отличается от известных тем, что полка распол ожена .на расстоя нии 10 — 25с/с длины лопатки от ее периферии.

Такое выполнение лопатки позволит повысить ее жесткость.

На фит. 1 изображена предлагаемая лопатка; на фиг. 2 — часть диска с лопатками.

Ло патка 1 снабжена бандажны ми полками 2, контактирующими с полками соседних лопаток.

Полка расположена на расстоянии 10—

25% длины лопатки от ее периферии.

Это расстояние я вляечся наиболее о птимальным для обычайно,встречающихся в практике лопаток переменного сечения и выбран из усл(овия обеспечения наибольшего давлеs ния перед лопаткой, при котором 1возникает фл аттер.

Для конкретной лопатки оптимальным будет то положение полки по высоте, ксхгда достигается наи большее з начение частоты

10 1-ой формы крутильных колебаний.

Лопатка осевой турбомашины, снабжен15 ная бандажной полкой, отличающаяся тем, что, с целью увеличения жесткости, полка расположеота на расстоянии 10 — 25% длины лопатки от ее пери ферии.

352О31

Составитель И. Антоненко

Тс.;род 3. Таранен;о! (орректор Е. Усова

Редактор Н. PHðíî

Типография, пр, Сапунова, 2

Заказ 3413/2 Изд. ¹ 1384 Тираж 406 Подписное

ЦНИЙПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
