Реферат

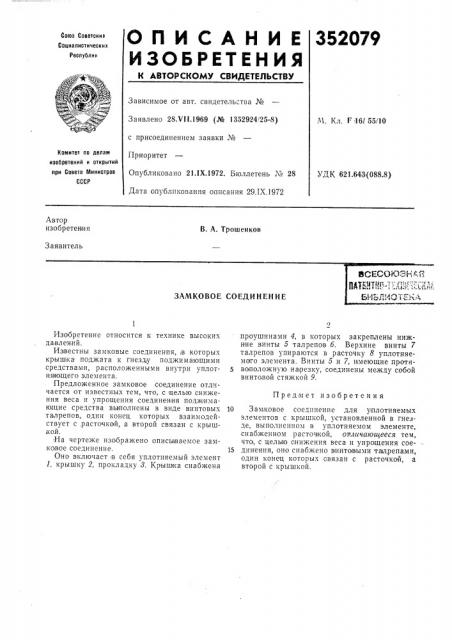

О П И С А Н И Е 352079

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.VII.1969 (№ 1352924/25-8) с присоединением заявки №

Приоритет

Опубликовано 21 IX.1972. Бюллетень № 28

Дата опубликования описания 29.IX.1972

М. Кл. F 16l 55/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.643(088.8) Автор изобретения

В. А. Трошенков

Заявитель

5QECOK3 =-:1-г.а: Я

Лб ТЬти:! " и ь, ."- .: С:" "..::

ЬЦБДг4СТг .:хА

ЗАМКОВОЕ СОЕДИНЕНИЕ

Предмет изобретения

Изобретение относится к технике высоких давлений.

Известны замковые соединения, iB которых крышка поджата к гнезду поджимающими средствами, расположенными внутри уплотня ющего элемента.

Предложенное замковое соединение отличается от известных тем, что, с целью снижения веса и упрощения соединения поджимаю1цие средства вьвполнены в виде винтовых талрепов, один конец которых взаимодействует с,расточкой, а второй связан с крыши о.й.

На чертеже изображено описы ваевгое замко вое соединение.

Оно включает IB себя уплотняемый элемент

1, крышку 2, прокладку 8. Крышечка снабжена.проушинами 4, в которых закреплены нижние винты б талрепов 6. Верхние винты 7 талрепов упираются в расточку 8 уплотняемого элемента. Винты 5 и 7, имеющие противоположную нарезку, соединены между собой винтовой стяжкой 9.

10 Замковое соединение для уплотняемых элементов с крышкой, установленной в гнезде, выполненном в уплотняемом элементе, снабженном расточа<огг, огьгггчающееся тем, что, с целью снижения веса и упрощения сое15 динения, оно снабжено винтовыми талрепами, один конец которых связан с расточкой, а второй с крышкой.

352 079

Составитель Н. Исаев

Редактор Т. Ларина

Корректор О. Волкова

Текред Л. Богданова

Типография, пр. Сапунова, 2

Заказ 3328/11 Изд. ¹ 1343 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5
