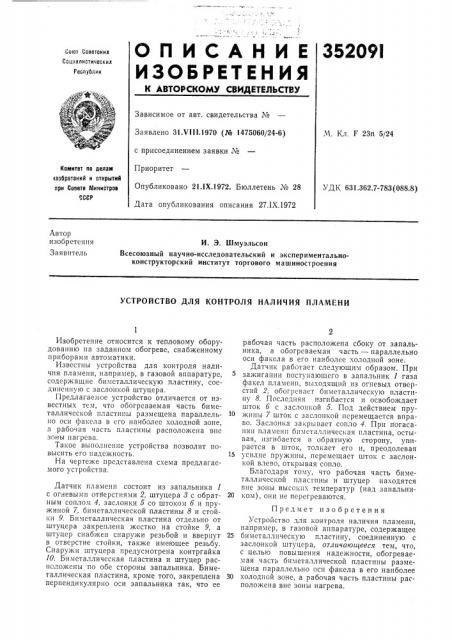

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

352O9I

Со о-. Советскик

Соц; идиотических

Ресоублик

Зависимое от авт. свидетельства №

Заявлено 31 VI11.1970 (№ 1475060/24-6) с присоединением заявки ¹

Приоритет

Опубликовано 211Х.1972. Бюллетень № 28

Дата опубликования описания 27.1Х.1972

Л!. Кл. F 23п 5/24

Комитет оо делам аобретеиий и открытий лри Сосете мииистрое

СССР

УДК 631.362.7-783(088.8) Автор изобретения

Заявитель

И. Э. Шмуэльсон

Всесоюзный научно-исследовательский и экспериментальноконструкторский институт торгового машиностроения

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ НАЛИЧИЯ ПЛАМЕНИ

Изобретение относится к тепловому оборудованию па заданном обогреве, снабженному приборами автоматики.

Известны устройства для контроля наличия пламени, например, в газовой аппаратуре, содержащие биметаллическую пластину, соединенную с заслонкой штуцера.

Предлагаемое устройство отличается от известных тем, что обогреваемая часть биметаллической пластины размещена параллельно оси факела в cro наиболее холодной зоне, а рабочая часть пластины расположена вне зоны нагрева.

Такое выполнение устройства позволит повысить его надежность.

На чертеже представлена схема предлагаемого устройства.

Датчик пламени состоит из запальника 1 с огневыми отверстиями 2, штуцера 8 с обратным соплом 4, заслонки 5 со штоком б и пружиной 7, биметаллической пластины 8 и стойки 9. Биметаллическая пластина отдельно от штуцера закреплена жестко на стойке 9, а штуцер снабжен снаружи резьбой и ввернут в отверстие стойки, также имеющее резьбу.

Снаружи штуцера предусмотрена контргайка

10. Биметаллическая пластина и штуцер расположены по обе стороны запальника. Биметаллическая пластина, кроме того, закреплена перпендикулярно оси запальника так, что ее рабочая часть расположена сбоку от запальника, а обогреваемая часть — параллельно оси факела в его наиболее холодной зоне.

Датчик работает следующим образом. При зажигании поступающего в запальник 1 газа факел пламени, выходящий из огневых отверстий 2, обогревает биметаллическую пластину 8. Последняя изгибается и освобождает шток б с заслонкой 5. Под действием пру10 жпны 7 шток с заслонкой перемещается вправо. Заслонка закрывает сопло 4. При погасании пламени биметаллическая пластина, остывая, изгибается в обратную сторону, упирается в шток, толкает его и, преодолевая

15 усилие пружины, перемещает шток с заслонкой влево, открывая сопло.

Благодаря тому, что рабочая часть биметаллической пластины и штуцер находятся вне зоны высоких температур (над запальни20 ком), они не перегреваются.

Предмет изобретения

Устройство для контроля наличия пламени, например, в газовой аппаратуре, содержащее

25 биметаллическую пластину, соединенную с заслонкой штуцера, отличающееся тем, что, с целью повышения надежности, обогреваемая часть биметаллической пластины размещена параллельно оси факела в его наиболее

30 холодной зоне, а рабочая часть пластины расположена вне зоны нагрева.

352091.Д 7 У 5 4 6 8
