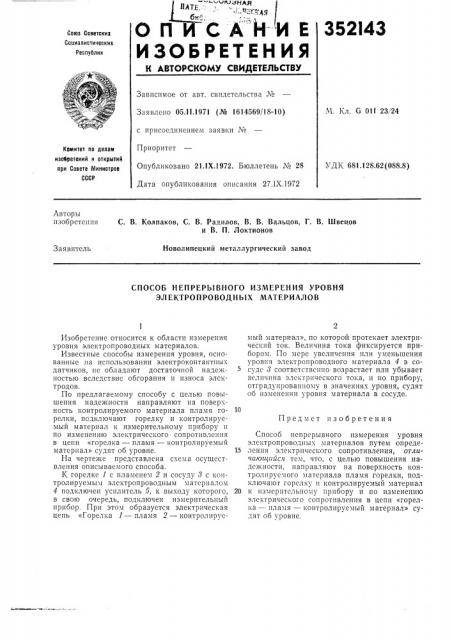

О П И Е

ИЗОБРЕТЕНИЯ

352I43

Союз Советских

Сопизлистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М

М. Кл. G 01 f 23, 24

Заявлено 05.Н.1971 (№ 1614569/18-10) с присоединением заявки М

Приоритет

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 681.128.62(088.8) Опубликовано 21.IX.1972. Бюллетень М 28

Дата опубликования описания 27.1Х.1972

Авторы изобретения С. В. Колпаков, С. В. Радилов, В. В. Вальцов, Г. В. Швецов и В. П. Локтионов

Новолипецкий металлургический завод

Заявитель

СПОСОБ НЕПРЕРЫВНОГО ИЗМЕРЕНИЯ УРОВНЯ

ЭЛЕКТРОПРОВОДНЫХ МАТЕРИАЛОВ

Предмет изобретения

Изобретение относится к области измерения уровня электропроводных материалов.

Известные способы измерения уровня, основанные на использовании электроконтактнык датчиков, не обладают достаточной надежностью вследствие обгорания и износа электродов.

По предлагаемому способу с целью повышения надежности направляют на поверкность контролируемого материала пламя горелки, подключают горелку и контролируемый материал к измерительному прибору и по изменению электрического сопротивления в цепи «горелка — пламя — контролируемый материал» судят об уровне.

На чертеже представлена схема осуществления описываемого способа.

К горелке 1 с пламенем 2 и сосуду 8 с контролируемым электропроводным матсриалом

4 подключен усилитель 5, к выходу которого, в свою очередь, подключен измерительный прибор. При этом образуется электрическая цепь «Горелка 1 — пламя 2 — контролирусмый материал», по которой протекает электрический ток. Величина тока фиксируется прибором. По мере увеличения нли уменьшения уровня электропроводного материала 4 в сосуде 8 соотвстствснно возрастает или убывает величина электрического тока, и по прибору, отградуированному в значениях уровня, судят об изменении уровня материала в сосуде.

Способ непрерывного измерения уровня электропроводнык материалов путем опреде15 ления электрического сопротивления, отличаюи1ийся тем, что, с целью повышения надежности, направляют на поверхность контролируемого материала пламя горелки, подключают горелку и контролируемый материал

20 к измерительному прибору и по изменению электрического сопротивления в цепи «горелка — пламя — контролируемый материал» судят об уровне.

352143

Редактор В. Фельдман

Заказ 3042/4 Изд. Хя 1304 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва,,)К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель В. Тимофеев

Техред 3. Таранеико

Корректоры: В. Петрова и М. Коробова
