Реферат



3522ОО

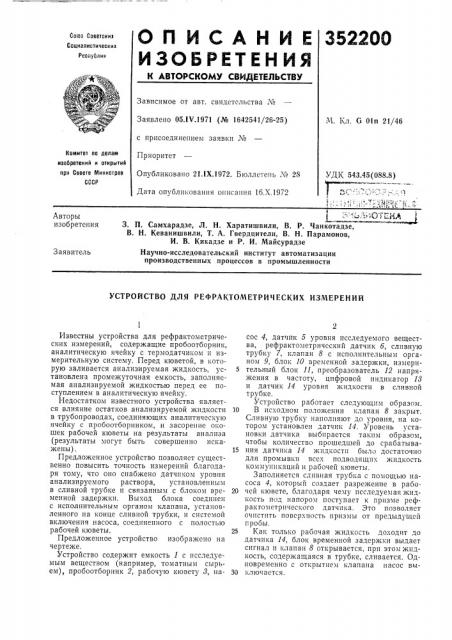

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Совз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05Л тУ.1971 (№ 1642541/26-25) с присоединением заявки №

Приоритет

Опубликовано 21.IX.1972. Бюллетень ¹ 28

Дата опубликования описания Iб.Х.1972

М. Ь;л. G 01п 21/46

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 54,3.45(088.8) 1!

„=.::,,:;;-..О г=,.. в

3. П. Самхарадзе, Л. Н. Харатишвили, В. P. Чанкотадзе, В. Н. Кеванишвили, T А. Гвердцители, В. Н. Парамонов, И. В. Кикадзе и Р. И. Майсурадзе

Научно-исследовательский институт автоматизации производственных процессов в промышленности

Авторы изобретения

Заявитель

УСТРОЙСТВО ДЛЯ РЕФРАКТОМЕТРИЧЕСКИХ ИЗМЕРЕНИЙ

Известны устройства для рефрактометрических измерений, содержащие пробоотборник, аналитическую ячейку с термодатчиком и измерительную систему. Перед кюветой, в которую заливается анализируемая жидкость, установлена промежуточная емкость, заполняемая анализируемой жидкостью перед ее поступлением в аналитическую ячейку.

Недостатком известного устройства является влияние остатков анализируемой жидкости в трубопроводах, соединяющих аналитическую ячейку с пробоотборником, и засорение окошек рабочей кюветы на результаты анализа (результаты могут быть совершенно искажены).

Предложенное устройство позволяет существенно повысить точность измерений благодаря тому, что оно снабжено датчиком уровня анализируемого раствора, установленным в сливной трубке и связанным с блоком временной задержки. Выход блока соединен с исполнительным органом клапана, установленного на конце сливной трубки, и системой включения насоса, соединенного с полостью рабочей кюветы.

Предложенное устройство изображено на чертеже.

Устройство содержит емкость l с исследуемым веществом (например, томатным сырьем), пробоотборник 2, рабочую кювету 3, насос 4, датчик 5 уровня исследуемого вещества, рефрактометрический датчик 6, сливную трубку 7, клапан 8 с исполнительным органом 9, блок 10 временной задержки, измери5 тельный блок 11, преобразователь 12 напряжения в частоту, цифровой индикатор 18 и датчик 14 уровня жидкости в сливной трубке.

Устройство работает следующим образом.

10 В исходном положении клапан 8 закрыт.

Сливную трубку наполняют до уровня, на котором установлен датчик 14. Уровень установки датчика выбирается таким образом, чтобы количество прошедшей до срабатыва15 ния датчика 14 жидкости было достаточно для промывки всех подводящих жидкость коммуHHI BIlèé и рабочей кюветы.

Заполняется сливная трубка с помощью насоса 4, который создает разрежение в рабо20 чей кювете, благодаря чему исследуемая жидкость под напором поступает к призме рефракгометрического датчика. Это позволяет очистить поверхность призмы от предыдущей прооы.

25 Как только рабочая жидкость доходит до датчика 14, блок временной задержки выдает сигнал и клапан 8 открывается, прп этом жидкость, содержащаяся в трубке, сливается. Одновременно с открытием клапана насос BbI30 ключ ается.

352200

Предмет изобретения

Составитель М. Пантелеев

Редактор T. Орловская Техред А. Камышникова Корректор T. Миронова

Заказ 3520/3 Изд. № 1452 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раугпская наб., д. 4, 5

Типография, пр, Сапунова, 2

Таким образом, первая порция исследуемог o раствора используется для промывки всех подводящих коммуникаций и рабочей кюветы, После того как промывочная порция анализируемой смеси выльется из трубки, блок временной задержки выдает второй сигнал, который закрывает клапан 8 и включает насос.

Одновременно датчик 14 уровня отключается от блока 10.

При включении насоса рабочая кювета заполняется анализируемой смесью, и содержание в ней искомого вещества измеряется рефрактометрическим методом, Момент выдачи сигнала в цифровой форме определяется сигналом датчика 5 уровня, который связан с цифровым индикатором.

Устройство для рефрактометрических измерений, содержащее пробоотборник, рабочую

5 кювету, рефрактометрический датчик, сливную трубку с клапаном, насос, соединенный с полостью рабочей кюветы, измерительный блок и вторичный прибор, отличающееся тем, .то, с целью повышения точности измерений, 10 устройство снабжено датчиком уровня анализируемого раствора, установленным в сливной трубке, при этом выход датчика соединенчерез блок временной задержки с исполнительным органом клапана, установленного в слив15 ной трубке, и с системой включения насоса.
