Реферат



35220!

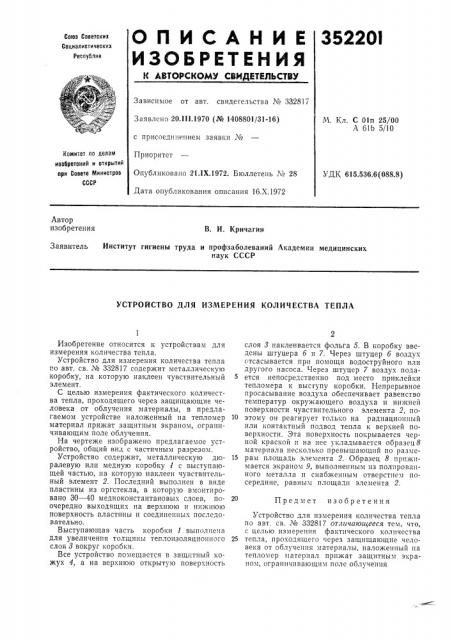

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 332817

Заявлено 20.111.1970 (№ 1408801/31-16) М. Кл. С 01п 25/00

А 61b 5/10 с присоединением заявки ¹

Приоритет

Опубликовано 21.1Х.1972. Бюллетень ¹ 28

Дата опубликования описания 16.Х.1972

Комитет по делам изобретеиий и открытий при Совете тлииистрое

СССР

УДК 615.536.6 (088.8) Автор изобретения

И. Кричагии

Заявитель Институт гигиены труда и профзаболеваний Академии медицинских наук СССР

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОЛИЧЕСТВА ТЕПЛА

Предмет изобретения

Изобретение относится к устройствам для измерения количества тепла.

Устройство для измерения количества тепла г о авт. св. № 332817 содержит металлическую коробку, на которую наклеен чувствительный элемент.

С целью измерения фактического количества тепла, проходящего через защищающие человека от облучения материалы, в предлагаемом устройстве наложенный на тепл омер материал прижат защитным экраном, ограничивающим поле облучения.

На чертеже изображено предлагаемое устройство, общий вид с частичным разрезом.

Устройство содержит, металлическую дюралевую или медную коробку 1 с выступающей частью, на которую наклеен чувствительный элемент 2. Последний выполнен в виде пластины из оргстекла, в которую вмонтировано 30 — 40 медноконстантановых слоев, поочередно выходящих на верхнюю и нижнюю поверхность пластины и соединенных последовательно.

Выступающая часть коробки 1 выполнена для увеличения толщины теплоизоляционного слоя 8 вокруг коробки.

Все устройство помещается в защитный кожух 4, а на верхнюю открытую поверхность слоя 8 наклеивается фольга 5. В коробку введены штуцера б и 7. Через штуцер б воздух отсасывается при помощи водоструйного или другого насоса. Через штуцер 7 воздух подается непосредственно под место приклейки тепломера к выступу коробки. Непрерывное просасывание воздуха обеспечивает равенство температур окружающего воздуха и нижней поверхности чувствительного элемента 2, по10 этому он реагирует только на радиационный или контактный подвод тепла к верхней поверхности. Эта поверхность покрывается черной краской и на нее укладывается образец 8 материала несколько превышающий по разме15 рам площадь элемента 2. Образец 8 прижимается экраном 9, выполненным пз полированного металла и снабженным отверстием Iloсередине, равным площади элемента 2.

Устройство для измерения количества тепла по авт. св. № 332817 отличающееся тем, что, с целью измерения фактического количества

25 тепла, проходящего через защищающие человека от облучения материалы, наложенный на тепломер материал прижат защитным экраном, ограничивающим поле облучения

352201

Составитель Н. Эскин

Техред А. Камышникова Корректор Т. Миронова

Редактор Г. Ивченкова

Типография, пр. Сапунова, 2

Заказ 3520/4 Изд. Мв 1452 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4j5
