Реферат

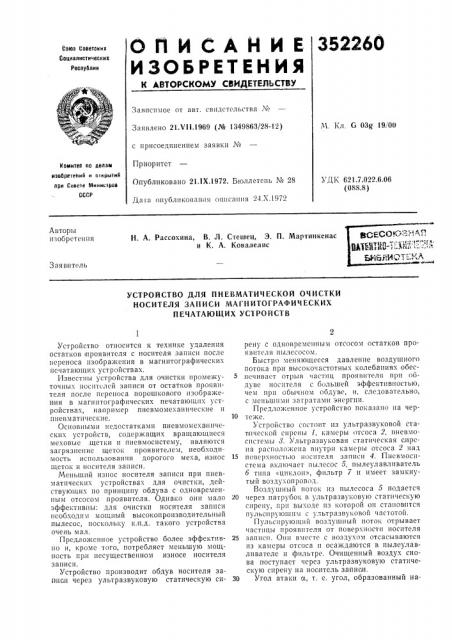

О П И С А Й И Е 352260

ИЗОБРЕТЕНИЯ во!оз Советских

Социалистических

Респубт!ик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл, G 03g 19i00

Заявлено 21.VI I.1969 (№ 1349863/28-12) с присоединением заявки ¹

Приоритет

Комител по селам иаобретеиий и о!кои!1ий

ПрИ СОЕЕтв Мииис1ПОа

СССР

УДК 621.7.022.6.06

<О88.8>

Опубликовано 21.1Х.1972. Бюллетень ¹ 28

JjBlB опубликова1шя описания 24.Х.!972

Авторы изобретения

Н. А. Рассохина, В. Л. Стешец, Э. П. Мартинкенас и К. А. Ковалелис

Заявитель

УСТРОЙСТВО ДЛЯ ПНЕВМАТИЧЕСКОЙ ОЧИСТКИ

НОСИТЕЛЯ ЗАПИСИ МАГНИТОГРАФИЧЕСКИХ

ПЕЧАТАЮЩИХ УСТРОЙСТВ

Устройство относится к технике удаления остатков !проявителя с носителя записи после переноса изображения в магнитографических печатающих устройствах.

Известны устройства для очистки промежуточны. . носителей записи от остатков проявителя после переноса порошкового пзображен ия в магнитографических печатающих устройствах, например пневмомеханические и гшевматические.

Основными недостатками пневмомеханическпх устройств, содержащих вращающиеся меховые, щетки и пневмосистему, являются загрязнение щеток проявителем, необходимость использования дорогого меха, износ щеток и носителя записи.

Меньший износ носителя записи при пневматических устройствах для очистки, действующих по принципу обдува с одновременным отсосом проявителя, Однако они мало эффективны: для очистки носителя записи необходим мощный высокопроизводительный пылесос, поскольку к.п.д. такого устройства очень мал.

Предложенное устройство более эффективIlo и, кроме I ого, потребляет меньшую мощность при несущественном износе носителя записи.

Устройство производит обдув носителя зап иси через ультразвуковую статическую сирену с одновременным отсосом остатков проявитсл11 пь1лссосоо!.

Быстро меня!ощееся давление воздушного потока при высокочастотных колебаниях обеспечивает отрыв частиц проявителя при обдуве носителя с большей эффективностью, чем прп обычном обдуве, и, следовательно, с меньшими затратами энергии.

Предложенное устройство показано на чер10 теже.

Устройство состоит из ультразвуковой статгичсской сирены 1, камеры отсоса 2, пневмосистемы . Ультразвуковая статическая сирена расположена внутри камеры отсоса 2 над

15 поверхностью носителя записи 4. Пневмосистема включает пылесос 5, пылеулавлпватель б типа «циклон.>, фильтр 7 и имеет замкнутый воздухопровод.

Воздушный поток из пылесоса 5 подаетсч

20 1ерез IIBTp) Doll B уelhTp33Bуков Io cTBTllчес! ую сирену, прп выходе пз которой он становится пульсирующим с ультразвуковой частотой.

Пульсирующий воздушный поток отрывает частицы проявителя от поверхности носителя

25 записи, Они вместе с воздухом отсасываются из камеры отсоса и осаждаются в пылеулавливателе и фильтре. Очищенный воздух снова поступает через ультразвуковую статическую сирену на носитель записи.

30 Угол атаки а, т. е. угол, образованный на
