3523I2

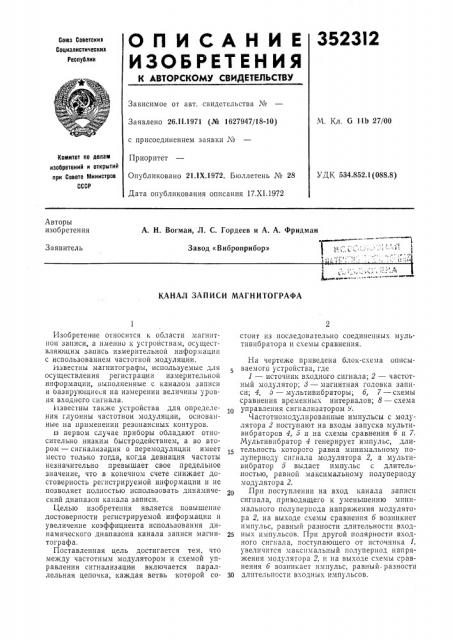

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М. Кл. G 11Ь 27/00

Заявлено 26.11.1971 (№ 1627947/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 21.1Х.1972. Бюллетень № 28

Дата опубликования описания 17.XI.1972

Комитет IID делам изобретений и открытий при Совете Министров

СССР

УДК 534.852.1(088.8) Авторы изобретения

А. H. Вогман, Л. С. Гордеев н А. А. Фридман

Завод «Вибропрнбор»

Заявитель

КАНАЛ ЗАПИСИ МАГНИТОГРАФА

Изобретение относится к области магнитнои записи, а именно к устройствам, осуществляющим запись измерительной информации с использованием частотной модуляции.

Известны магнитографы, используемые для осуществления регистрации измерительной информации, выполненные с каналом записи и оазирующиеся на измерении величины уровня входного сигнала. известны также устройства для определения глуоины частотнои модуляции, основанные на применении резонансных контуров. первом случае приборы обладают относительно низким быстродействием, а во втором — сигнализация о перемодуляции имеет место только тогда, когда девиация частоты незначительно превышает свое предельное значение, что в конечном счете снижает достоверность регистрируемой информации и не позволяет полностью использовать динамический диапазон канала записи, Целью изобретения является повышение достоверности регистрируемой информации и увеличение коэффициента использования динамического диапазона канала записи магнитографа.

Поставленная цель достигается тем, что между частотным модулятором и схемой управления сигнализации включается параллельная цепочка, каждая ветвь которой состоит из последовательно соединенных мультивибратора и схемы сравнения.

На чертеже приведена блок-схема описываемого устройства, где

1 — источник входного сигнала; 2 — частотный модулятор; 3 — магнитная головка записи; 4, б — мультивибраторы; б, 7 — схемы сравнения временных интервалов; 8 — схема управления сигнализатором 9.

Частотномодулированные импульсы с модулятора 2 поступают на входы запуска мультивибраторов 4, б и на схемы сравнения б и 7.

Мультивибратор 4 генерирует импульс, длительность которого равна минимальному полупериоду сигнала модулятора 2, а мультивибратор б выдает импульс с длительностью, равной максимальному полупериоду м одуля тор а 2.

При поступлении на вход канала записи сигнала, приводящего к уменьшению минимального полуперпода напряжения модулято. ра 2, на выходе схемы сравнения б возникнет импульс, равный разности длительности вход25 ных импульсов. При другой полярности входного сигнала, поступающего от источника 1, увеличится максимальный полупериод Hàïðÿжения модулятора 2, и на выходе схемы сравнения б возникает импульс, равный разности

30 длительности входных импульсов.
