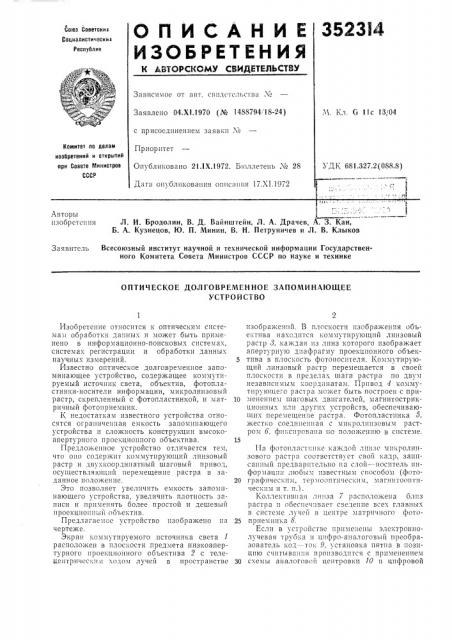

О П И С А Н И Е 3523I4

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1оз Советских

Социалистических

Республик

Зависимое QT A BT. cB I I 1е 1 ел ьстB II Ле

Заявлено 04.Х1.1970 (№ 1488794. 18-24) М, Кл G 11с 13<04 с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 21.IX 1972. Бюллетень ХО 28

УДК 681.327.2(088.8) Дата опубликования описания 17.Ы.1972 (:>

Л. И. Бродолин, В. Д. Вайнштейн, Л. А. Драчев, A. 3. Кан, Б. А. Кузнецов, Ю. П. Минин, В. H. Петруничев и Л. В. Клыков

Авторы изобретения

Заявитель Всесоюзный институт научной и технической информации Государственного Комитета Совета Министров СССР по науке и технике

ОПТИЧЕСКОЕ ДОЛГОВРЕМЕННОЕ ЗАПОМИНАЮЩЕЕ

УСТРОЙСТВО

Изобретение относится к оптическим системЯ. I Обраоотки данных и может быть применено в информационно-поисковых системах, системах регистрации и обработки данных научных измерений. 5

Известно оптическое долговременное запоминающее устройство, содержащее коммутируемый источник света, объектив, фотопластинки-носители информации, микролинзовый растр, скрепленный с фотопластинкой, и мат- 10 ричный фотоприемник.

К недостаткам известного устройства относятся ограниченная емкость запоминающего устройства и сложность конструкции высокоз1перт>>р1!Ого прое1<11 IIOIIIIOI О Объектива. 15

Предложенное устройство отличается тем, что оно содержит коммутирующий линзовый растр и двухкоордииатный шаговый привод, осуществляющий перемещени= растра в заданное положение. 20

Это позволяет увеличить емкость запоминающего устройства, увеличить плотность записи и применять более простой и дешевый проекционный объектив.

Предлагае;Ioe устройство изображено на 25 чертеже.

Экран коммутируемого источника света 1 расположен в плоскости .предмета низкоапертурного проекционного объектива 2 с телецентрическим ходом лучей в пространстве 30 изображений. В плоскости изображения объектива находится коммутирующий линзовый растр 8, каждая из линз которого изображает апертурную диафрагму проекционного объектива в плоскость фотоносителя. Коммутирующий линзовый растр перемещается в своей плоскости в пределах шага растра по двум независимым коорд1натам. Привод 4 коммутпрующегo растра может быть построен с применением IIIBIQBblx двигателей, магнитострикционпых пли других устройств, обеспечивающих перемещение растра, Фотопластинка Я> жестко соединенная с мпкролипзовым растром 6, фит спровяна но положению в системе.

IIB фотопластинке каждой линзе мпкролинзового растра соответствует свой кадр, записанный предварительно на слой †носите информации любым известным способом (фотографическим, термооптпческим, магнитооптическим и т. п.1.

Коллективная лииза 7 расположена близ растра и ооеспеч »ает cseielllle всех главных в системе лучей в центре матричного фотоприемника 8.

Если в устройстве применены электроннолучевая трубка и цифро-аналоговый преобразователь код- — ток 9, установка пятна в позицию считывания производится с применением схемы аналоговой центровки 10 и цифровой
