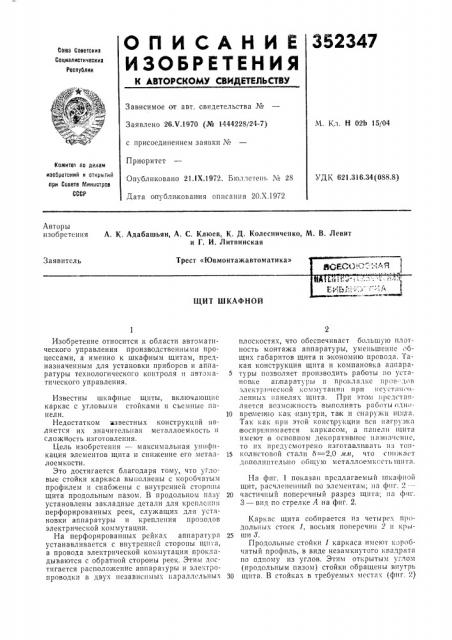

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сок1а Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26Х.1970 (№ 1444228/24-7) М. Кл. Н 02Ь 15/04 с присоединением заявки ¹

Приоритет

Опубликовано 21.IX.1972. Бюллстеш, ¹ 28

Дата опубликования описания 20.Х.1972

Ко1аите1 по делам иасоратоиий и открытий при Совете Министров

СССР

УДК 621.316.34(088.8) Авторы изобретения

А. К. Адабашьян, А. С. Клюев, К. Д. Колесниченко, М. В. Левит и Г. И. Литвииская

Заявитель

Трест «10вмоитажавтоматика»

DECO г; :,-*! I . R

ЩИТ ШКАФНОЙ

Изобретение относится к области автоматического управления производственными процессами, а именно к шкафным щитам, предназначенным для установки приборов и аппаратуры технологического контроля и автоматического управления.

Известны шкафные щиты, включающие каркас с угловыми стойками и съемные панели.

Недостатком известных конструкций является их значительная меTàëëîåìêîcTь и сложность изготовления.

Цель изобретения — максимальная унификация элементов щита и снп кение его металлоемкости.

Это достигается благодаря тому, что угловые стойки каркаса выполнены с коробчатым профилем и снабжены с внутренней стороны щита продольным пазом. В продольном пазу установлены закладные детали для креплспи I перфорированных реек, служащих для ycT Iновки аппаратуры и крепления проводов электрической коммутации.

На перфорированных рейках аппаратура устанавливается с внутренней стороны щита, а провода электрической коммутации прокладываются с обратной стороны реек. Этим достигается расположение аппаратуры и электропроводки в двух независимых параллельных плоскостях, что обеспечивает большую плотность монтажа аппаратуры, уменьшение . бщих габаритов щита и экономию провода. l акая конструкция щита и компановка аппара5 туры позволяет производить работы по установке а1.паратуры и прокладке прои loa элсl трп11еской кохкмутацип при пс\ ст 1псi!Iлепных панелях щита. Прн этосом .Iiðcäставляется возможность выполнять работы oдно10 временно как .изнутри, та1к и снаружи щита.

Так кal при этой конст1рукции вся нагрузка

IBocIIpllнимается каркасо|м, а панели щита имеют IB основном декоративное наз1 ;ионне, то пx предусмотрено изготавлив3ть пз Toп15 КОЛИСтОВОЙ СТ3. 111 О= 2,0 AAI, ITO СПИ нхач T дополпптельllo общ ю металлоемкость п1пта.

На фllг. 1 показан прсдлагаеMь1й пl! аф11оп щит, расчлененный по элементам; 113 фпг. 2-—

20 частичный поперечный разрез щита; 113 фчг.

3 — вид по стрелке А на фиг. 2, Каркас щита собирается пз четырех продольных стоек 1, восьми поперечин 2 и кры25 ши 8.

Продольные стойки 1 каркаса имеют коробчатый профиль, в виде незамкнутого квадрата по одному из углов. Этим открытым углом (продольным пазом) стойки обращены внутрь

30 1цита. В стойкa.l в требуемых lllecTai (фиг, ")
