Реферат

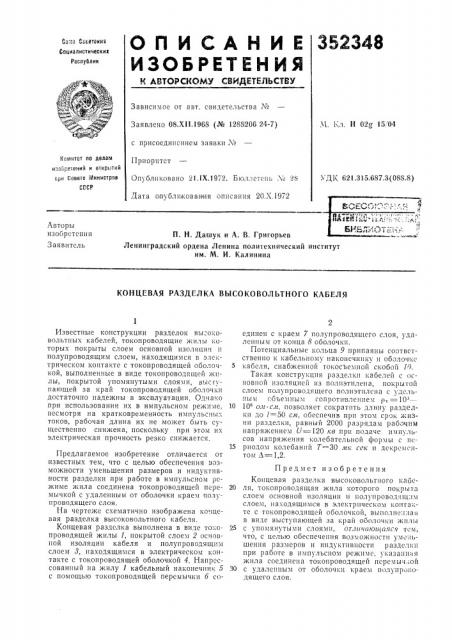

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Со."оо Соевтскчк

Социалистическик

Республик

Зависимое от авт. свидетельства ¹

Заявлено 08.XI1.1968 (№ 1288206 24-7) с присоедине!гнем заявки ¹

Приоритет

Опубликовано 21.IX.1972. Б!оплетен!. X 2$

Дата опубликован ия описания 20.У,.1972

М. Кл, H 02о 15. 04! (аюитет по делаю и,aéретений и открютий! ри Совете Министров

СССР

УДК 621.315,687.3(08$.8) Авторы изобретешгя

Заявитель

П, H. Дашук и A. В. Григорьев

Ленинградский ордена Ленина политехнический институт им. М. И. Калинина

КОНЦЕВАЯ РАЗДЕЛКА ВЫСОКОВОЛЬТНОГО КАБЕЛЯ

Известные конструкции разделок вы=о (овольтных кабелей, токопроводящие жилы которых покрыты слоем основной изоляции и полупроводящим слоем, находящимся в электрическом контакте с токопроводящей оболочкой, выполненные в виде токопроводящей жилы, покрытой упомянутыми слоями, высгупающей за край токопроводящей оболочки достаточно надежны в эксплуатации. Однако при использовании их в импульсном режю!е, несмотря на кратковременность импульсны.;. токов, рабочая длина их не к!ожет быть существенно снижена, поскольку при этом их электрическая прочность резко снижается.

Предлагаемое изобретение отличается от известных тем, что с целью обеспечения возможности уменьшения размеров и индуктивности разделки при работе в импульсном режиме жила соединена токопроводящей перемычкой с удаленным от оболочки краем полупроводящего слоя.

На чертеже схематично изображена концевая разделка высоковольтного кабеля.

Концевая разделка выполнена в виде токопроводящей жилы 1, покрытой слоем 2 ос!!овной изоляции кабеля и полупроводящю! слоем 8, находящимся в электрическом контакте с токопроводящей оболочкой 4. Напрессованный на жилу 1 кабельный наконечни1< 5 с помощью токопроводящей перемычки 6 соединен с краем 7 полупроводящего слоя, удаленным от конца 8 оболочки.

Потенциальные кольца 9 припаяны соответственно к абелем(оо!у HBhoHcчни!су !! Oбо !очке

5 кабеля, снабженной токосъемной скобой И

ТаKая конструкц!!я разделки !(аоелей с основной изоляцией нз полиэтилена, покрытой слоем полупроводящего полиэтилена с удельным объемным сопротивлением о,.=10 —

10 10л ол!.глт, позволяет сократить длину разделки до i=50 сит, обеспечив прн этом срок жизни разделки, равный 2000 разрядам рабочим напряжением U=120 кв прн подаче импульсов напряжения колебательной формы с пе15 рнодом колебаний T=-30 и!к свк и декрем(нтом Л=1,2.

Предмет изобретения

Концевая разделка высоковольтного каое20 ля, токопроводящая жила которого покрыта слоем основной изоляции и нолупровод»щ;!м слоем, находящимся в электрическом контакте с токопроводящей оболочкой, выполнснна» в виде выступающей за край оболочки жилы

25 с упомянутыми слоями, от,ти«аюн1пяся тем, что, с целью обеспечения возможности уменьшения размеров и индуктпвности разделки при работе в импульсном режиме, указанная жила соединена токопроводящей псремыч. ой

30 с удаленным от оболочки краем полупро:идящего слоя.
