Реферат

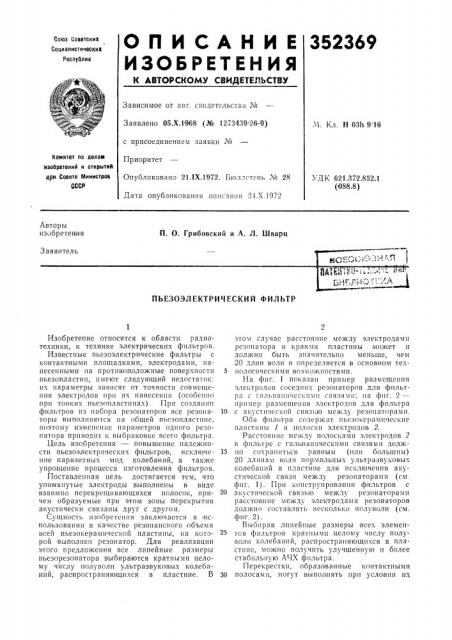

О П И С А Н И Е 352369

ИЗОВРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТЕПЬСТВУ

Союз Саветскик

Сациалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 05.Х.1968 (№ 12,73439i26-9) с присоединением заявки №

Приоритет

Опубликовано 21.IX.1972. Бюллетень ¹ 28

Дата опубликования описания 24.X.1972.Ч, Кл. Н 03h 9 16

Комитет па делам изобретений и открытий

Ври Совете Министров

СССР тДК 621.372.852.1 (088.8) Авторы изобретен ия

П. О. Грибовский и А. Л. Шварц

Заявитель

ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ФИЛЬТР

Изобретение относится к области радиотехники, к технике электрических фильтров.

Известные пьезоэлектрические фильтры с контактными площадками, электродами, нанесенными на противоположные поверхности пьезопластин, имеют следующий недостаток: их параметры зависят от точности совмещения электродов при их нанесении (особенно при тонких пьезопластинах). При создании фильтров из набора резонаторов все резонаторы выполняются на общей пьезопластине, поэтому изменение параметров одного резонатора приводит к выбраковке всего фильтра.

Цель изобретения — повышение надежности пьезоэлектрических фильтров, исключение паразитных мод колебаний, а также упрощение процесса изготовления фильтров.

Поставленная цель достигается тем, что упомянутые электроды выполнены в виде взаимно перекрещивающихся полосок, причем образуемые при этом зоны перекрытия акустически связаны друг с другом.

Сущность изобретения заключается в использовании в качестве резонансного объема всей пьезокерамической пластины, на ко f0рой выполнен резонатор. Для реализации этого предложения все линейные размеры пьезорезонатора выбираются кратными целому числу нолуволн ультразвуковых колебаний, распространяющихся в пластине. В этом случае расстояние между электродами резонатора и краями пластины может и должно быть значительно меньше, чем

20 длин волн и определяется в основном тех5 нологическими возможностями.

1-la фиг. 1 показан пример размещения электродов соседних резонаторов для фильтра с гальваничсскими связями; на фиг. 2-пример размещения электродов для фильтра

10 с акустической связью между резонаторами.

Оба фильтра содержат пьсзокерамические пластины 1 и полоски электродов 2.

Расстояние между полосками электродов 2 в фильтре с гальваническими связями долж15 но сохраниться равным (или большим)

20 длинам волн нормальных ультразвуковых колебаний в пластине для исключения акустической связи между резонаторами (cM. фиг. 1). При конструировании фильтров с

20 акустической связью между резонаторами расстояние между электродами резонаторов должно составлять несколько полуволн (см. фиг. 2).

Выбирая линейные размеры всех элемен25 тов фильтров кратными целому числу полуволн колебаний, распространяющихся в пластине, можно получить улучшенную и более стабильную АЧХ фильтра.

Перекрестки, образованные t

30 полосами, могут выполнять при условии их
