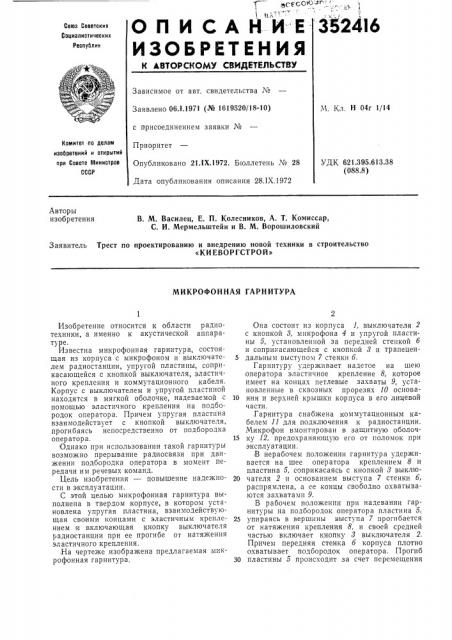

ОПИСАНИЕИЗОБРЕТЕН ИЯ
>cpco >
1т,- °
3524I6
Союз Советских.Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено 06.1.1971 (¹ 1619520/18-10) с присоединением заявки №
Приоритет
Опубликовано 21ЛХ.1972. Бюллетень ¹ 28
Дата опубликования описания 28.IX.1972
М. Кл, Н 04r 1/14
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.395.613,38 (088.8) Авторы изобретения
В. М. Василец, Е. П. Колесников, А. T. Комиссар, С. И. Мермельштейн и В. М. Ворошиловский
Заявитель Трест по проектированию и внедрению новой техники в строительство
«КИ ЕВО Р ГСТРО Й»
МИКРОФОННАЯ ГАРНИТУРА
Изобретение относится к области радиотехники, а именно к акустической аппаратуре.
Известна микрофонная гарнитура, состоящая из корпуса с микрофоном и выключателем радиостанции, упругой пластины, соприкасающейся с кнопкой выключателя, эластичного крепления и коммутационного кабеля.
Корпус с выключателем и упругой пластиной находятся в мягкой оболочке, надеваемой с помощью эластичного крепления на подбородок оператора. Причем упругая пластина взаимодействует с кнопкой выключателя, прогибаясь непосредственно от подбородка оператора. . Однако при использовании такой гарнитуры возможно прерывание радиосвязи при движении подбородка оператора в момент передачи им речевых команд.
Цель изобретения — повышение надежности в эксплуатации.
С этой целью микрофонная гарнитура выполнена в твердом корпусе, в котором установлена упругая пластина, взаимодействующая своими концами с эластичным креплением и включающая кнопку выключателя радиостанции при ее прогибе от натяжения эластичного крепления. На чертеже изображена предлагаемая микрофонная гарнитура.
Она состоит из корпуса 1, выключателя 2 с кнопкой 8, микрофона 4 и упругой пластины 5, установленной за передней стенкой 6 и соприкасающейся с кнопкой 8 и трапецеи5 дальным выступом 7 стенки 6.
Гарнитуру удерживает надетое на шею оператора эластичное крепление 8, которое имеет на концах петлевые захваты 9, установленные в сквозных прорезях 10 основа10 ния и верхней крышки корпуса в его лицевой части. .Гарнитура снабжена коммутационным кабелем 11 для подключения к радиостанции.
Микрофон вмонтирован в защитную оболоч15 ку 12, предохраняющую его от поломок при эксплуатации.
В нерабочем положении гарнитура удерживается на шее оператора креплением 8 и пластина 5, соприкасаясь с кнопкой 3 выклю20 чателя 2 и основанием выступа 7 стенки б, распрямлена, а ее концы свободно охватываются захватами 9.
В рабочем положении прп надевании гарнитуры на подбородок оператора пчастина 5, 25 упираясь в вершины выступа 7 прогибается от натяжения крепления 8, и своей средней частью включает кнопку 3 выключателя 2.
Причем передняя стенка б корпуса плотно охватывает подбородок оператора. Прогиб
30 пластины 5 происходит за счет перемещения
3524l6
Предмет изобретения
Составитель H. Парасенчикова
Редактор Л. Утехина Техред Л. Куклина Корректор Е. Усова
Заказ 3341/12 Изд. М 1356 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 в сквозных прорезях 10 корпуса захватов 9, взаимодействующих со свободными концами пластины, и упора ее о вершины выступа 7.
По окончании передачи оператор снимает гарнитуру с подбородка, и упругая пластина, принимая первоначальное положение, размыкает выключатель и отключает радиостанцию.
Микрофонная гарнитура, содержащая корпус с микрофоном и выключателем радиостанции, упругую пластину, соприкасающуюся с кнопкой выключателя, эластичное крепление и коммутационный кабель, отличаюшаяся тем, что, с целью повышения надежности в эксплуатации, упругая пластина установлена
5 внутри корпуса за его передней вогнутой стенкой и взаимодействует своими концами с эластичным креплением посредством петлевых захватов, перемещающихся в сквозных прорезях, выполненных в основа10 нии и верхней крышке корпуса в его лицевой части, причем включение кнопки осуществляется посредством пластины, прогибающейся от натяжения эластичного крепления при надевании на подбородок оператора,
