Контактное устройство
Иллюстрации
Реферат
352422

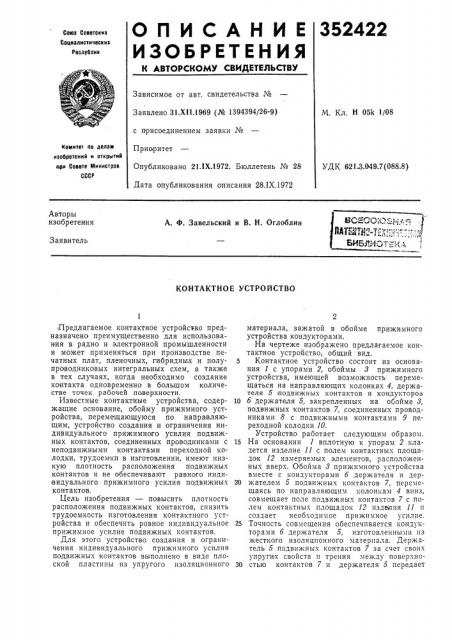

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскиз
Социалистическиз
Реслублик
Зависимое от авт. свидетельства №
Заявлено 31.Х!1.1969 (№ 1394394/26-9) с присоединением заявки №
Приоритет
Опубликовано 21 IX.1972. Бюллетень № 28
Дата опубликования описания 28.IX.1972
М. Кл. Н 05k 1/08
Комитет ло лелем изобретений и открытий ори Совете Министров
СССР
УДК 621.3..049.7(088.8) Авторы изобретения
А. Ф. Завельский и В. Н. Оглоблин
Заявитель
КОНТАКТНОЕ УСТРОЙСТВО
Предлагаемое контактное устройство предназначено преимущественно для использования в радио и электронной промышленности и может применяться при производстве пе- чатных плат, пленочных, гибридных и полупроводниковых интегральных схем, а также в тех случаях, когда необходимо создание контакта одновременно в большом количестве точек рабочей поверхности.
Известные контактные устройства, содержащие основание, обойму прижимного устройства, перемещающуюся по направляющим, устройство создания и ограничения индивидуального прижимного усилия подвижных контактов, соединенных проводниками с неподвижными контактами переходной колодки, трудоемки в изготовлении, имеют низкую плотность расположения подвижных контактов и не обеспечивают равного индивидуального прижимного усилия подвижных контактов.
Цель изобретения — повысить плотность расположения подвижных контактов, снизить трудоемкость изготовления контактного устройства и обеспечить ровное индивидуальное прижимное усилие подвижных контактов.
Для этого устройство создания и ограничения индивидуального прижимного усилия подвижных контактов выполнено в виде плоской пластины из упругого изоляционного материала, зажатой в обойме прижимного устройства кондукторами.
На чертеже изображено предлагаемое контактное устройство, общий вид.
5 Контактное устройство состоит из основания 1 с упорами 2, обоймы 3 прижимного устройства, имеющей возможность перемещаться на направляющих колонках 4, держателя 5 подвижных контактов и кондукторов
10 б держателя 5, закрепленных на обойме 3, подвижных контактов 7, соединенных проводниками 8 с подвижными контактами 9 переходной колодки 10.
Устройство работает следующим образом.
15 На основании 1 вплотную к упорам 2 кладется изделие 11 с полем контактных площадок 12 измеряемых элементов, расположенHbIY вверх. Обойма 3 прижимного устройства вместе с кондукторами б держателя и дер20 жателем 5 подвижных контактов 7, перемещаясь по направляющим колонкам 4 вниз, совмещает поле подвижных контактов 7 с полем KQHTBKTHblx площадок 12 изде сия 11 II создает необходимое прижимное усилие.
25 Точность совмещения обеспечивается кондукторами б держателя 5, изготовленными из жесткого изоляционного материала. Держатель 5 подвижных контактов 7 за счет своих упругих свойств и трения между поверхно30 стью контактов 7 и держателя 5 передает
352422
Предмет изобретения
Составитель Ю. Еркин
Техред Л. Куклина
Корректор E. Усова
Редактор В. Фельдман
3 3341/15 аказ Изд. № !356 Тираж 406 Подписное
СССР
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров С
Москва, K-35, Раушская наб., д. 4 5
Типография, вр. Сапунова, 2 прижимное усилие индивидуально каждому контакту 7. Ограничение прижимного усилия контакта 7 происходит за счет проскальзывания его относительно держателя 5 и ограничивается силой трения между поверхностью контакта 7 и держателя 5. Прижатые подвижные контакты 7 создают надежный омический контакт с контактными площадками
12 исследуемого изделия 11.
Контактное устройство, содержащее основание, обойму прижимного устройства, перемещающуюся по направляющим, устройство создания и ограничения индивидуального прижимного усилия подвижных контактов, соединенных проводниками с неподвижными контактами переходной колодки, отличающееся тем, что, с целью повышения плотности расположения подвижных контактов, снижения трудоемкости изготовления и обеспечения равного индивидуального прижимного усилия подвижных контактов, устройство
10 создания и ограничения индивидуального прижимного усилия подвижных контактов выполнено в виде плоской пластины из упругого изоляционного материала, зажатой в обойме прижимного устройства кондукто15 рами.
