Реферат

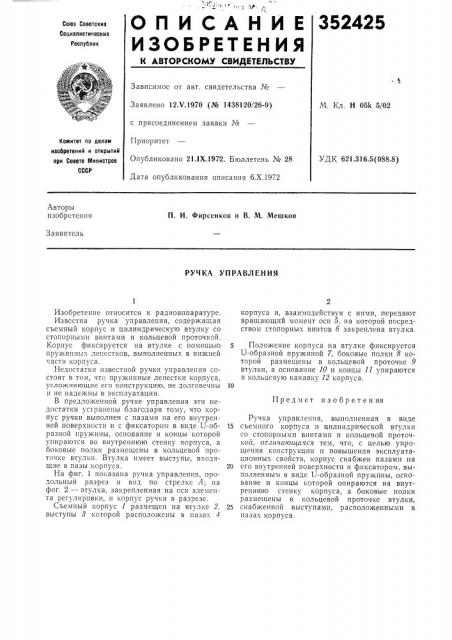

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

352425

Сокгз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. Н 05k 5/02

Заявлено 12.Ч.1970 (№ 1438120!26-9) с присоединением заявки ¹

Приоритет

Опубликовано 21.IX.1972. Бюллетень № 28

Дата опубликования описания 6.Х.1972

Комитет пс делам изобретений и открытий ори Совете Министров

СССР

УДК 621.316.5(088.8) Авторы изобретения

П. И. Фирсенков и В. М. Мешков

Заявитель

РУЧ КА УПPABJ1 ЕНИЯ корпуса и, взаимодействуя с ними, передают вращающий момент оси 5, на которой посредством стопорных винтов б закреплена втулка.

Положение корпуса на втулке фиксируется

U-образной пружиной 7, боковые полки 8 которой размещены в кольцевой проточке 9 втулки, а основание 10 и концы 11 упираются в кольцевую канавку 12 корпуса. ю

Ручка управления, выполненная в виде

15 съемного корпуса и цилиндрической втулки со стопорными винтами и кольцевой проточкой, ог гачаюгггаяся тем, что, с целью упрощения конструкции и повышения эксплуатационных свойств, корпус снабжен пазами на

20 его внутренней поверхности и фиксатором, выполненным в виде U-образной пружины, основание и концы которой опираются на внутреннюю стенку корпуса, а боковые полки размещены в кольцевой проточке втулки, 25 снабженной выступами, расположенными в пазах корпуса.

Изобретение относится к радиоаппаратуре.

Извсстна ручка управления, содержащая съемный корпус и цилиндрическую втулку со стопорными винтами и кольцевой проточкой.

Корпус фиксируется на втулке с помощью пружинных лепестков, выполненных в нижней

:асти корпуса.

Недостатки известной ручки управления состоят в том, что пружинные лепестки корпуса, усложняющие его конструкцию, не долговечны и не надежны в эксплуатации.

В предложенной ручке управления эти недостатки устранены благодаря тому, что корпус ручки выполнен с пазами на его внутренней поверхности и с фиксатором в виде U-образной пружины, основание и концы которой упираются во внутренгиою стенку корпуса, а боковые полки размещены в кольцевой проточке втулки. Втулка имеет выступы, входящие в пазы корпуса.

На фиг. 1 показана ручка управления, продольный разрез и вид по стрелке Л; на фиг. 2 — втулка, закрепленная на оси элемента регулировки, и корпус ручки в разрезе.

Съемный корпус 1 размещен на втулке 2, выступы 8 которой расположены в пазах 4

Предмет изобретения

352425

Ф г 2
