Реферат



352426

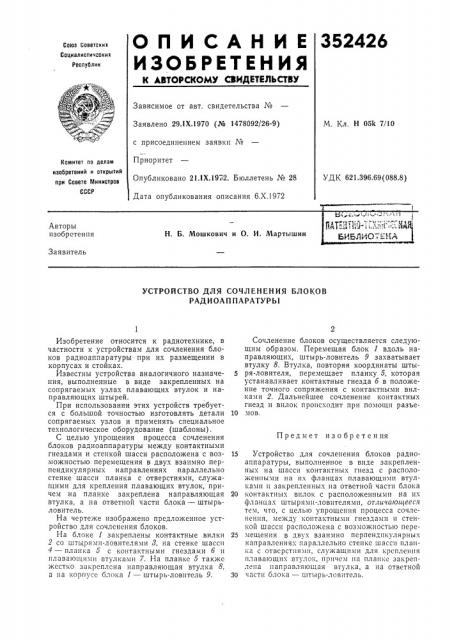

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социзлистичсских

Республик

Зависимое от авт. свидетельства Ме

Заявлено 29.IX.1970 (X. 1478092/26-9) с присоединением заявки М

Приоритет

Опубликовано 21.IX.197i2. Бюллетень Хе 28

Дата опубликования описания 6.Х.1972

М. Кл. Н ОЯс 7/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.396.69(088.8) Авторы изобретения

Н. Б. Мошкович и О. И. Мартышин

Заявитель

УСТРОЙСТВО ДЛЯ СОЧЛЕНЕНИЯ БЛОКОВ

РАДИОАППАРАТУРЫ

Изобретение относится к радиотехнике, в частности к устройствам для сочленения блоков радиоаппаратуры при их размещении в корпусах и стойках.

Известны устройства аналогичного назначе- 5 ния, выполненные в виде закрепленных на сопрягаемых узлах плавающих втулок и направляющих штырей.

При использовании этих устройств требуется с большой точностью изготовлять детали 10 сопрягаемых узлов и применять специальное технологическое оборудование (шаблоны).

С целью упрощения процесса сочленения блоков радиоаппаратуры между контактными гнездами и стенкой шасси расположена с воз- 15 можностью перемещения в двух взаимно перпендикулярных направлениях параллельно стенке шасси планка с отверстиями, служащими для крепления плавающих втулок, причем на планке закреплена направляющая 20 втулка, а на ответной части блока — штырьловитель.

На чертеже изображено предложенное устройство для сочленения блоков.

На блоке 1 закреплены контактные вилки 25

2 со шть(ряхги-ловителями 8, на стенке шасси

4 — планка 5 с контактными гнездами б ti плавающими втулками 7. На планке 5 также жестко закреплена направляющая втулка 8, а на корпусе блока 1 — штырь-ловитель 9. 30

Сочленение блоков осуществляется следующим образом. Перемещая блок I вдоль направляющих, штырь-ловитель 9 захватывает втулку 8. Втулка, повторяя координаты штыря-ловителя, перемещает планку 5, которая устанавливает контактные гнезда б в положение точного сопряжения с контактными вилками 2. Дальнейшее сочленение контактных гнезд и вилок происходит при помощи разъемов.

Предмет изобретения

Устройство для сочленения блоков радиоаппаратуры, выполненное в виде закрепленных на шасси контактных гнезд с расположенными íà ttx фланцах плавающими втулками и закрепленных на ответной части блока контактных вилок с расположенными на их фланцах штырями-ловителями, от гичающееся тем, что, с целью упрощения процесса сочленения, згежду контактными гнездами и стенкой шасси расположена с возможностью перемещения в двуx взаимно перпендикулярных направлениях параллельно стенке шасси планка с отверстиями, служащими для крепления плсгвагощих Вту лок, причехг на планке закреп лена направляющая втулка, а на ответной части блока — штырь-ловитель.

352426

Реда кто р Т. Орловская

Заказ 3337/10 Изд. № 1355 Тираж 406 Подписное

ЦHIIHHH Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2

Составитель В. Верченко

Техред Л. Куклина

Корректоры: Е. Давыдкина и М. Коробова
