Реферат



352428

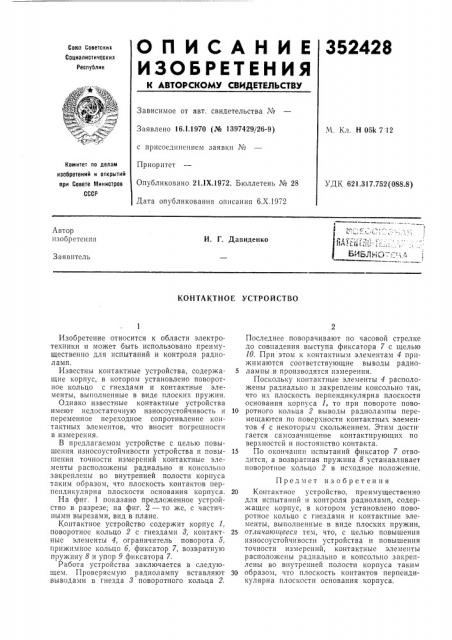

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 16.1.1970 (Ko 1397429/26-9) М. Кл. Н 05k 7 12 с присоединением заявки М

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 21,1Х.1972. Бюллетень качор 28

Дата опубликования описания 6.Х.1972

УДК 621.317.752(088.8) Автор изобретения

И. Г. Давиденко

Заявитель

КОНТАКТНОЕ УСТРОЙСТВО

Изобретение относится к области электротехники и может быть использовано преимущественно для испытаний и контроля радиоламп.

Известны контактные устройства, содержащие корпус, в котором установлено поворотное кольцо с гнездами и контактные элементы, выполненные в виде плоских пружин.

Однако известные контактные устройства имеют недостаточную износоустойчивость и переменное переходное сопротивление контактных элементов, что вносит погрешности в измерения.

В предлагаемом устройстве с целью повышения износоустойчивости устройства и повышения точности измерсний контактные элементы расположены радиально и консольно закреплены во внутренней полости корпуса таким образом, что плоскость контактов перпендикулярна плоскости основания корпуса.

На фиг. 1 показано предложенное устройство в разрезе; на фиг. 2 — то же, с частичными вырезами, вид в плане.

Контактное устройство содержит корпус I, поворотное кольцо 2 с гнездами 8, контактные элементы 4, ограничитель поворота 5, прижимнос кольцо 6, фиксатор 7, возвратную пружину 8 и упор 9 фиксатора 7.

Работа устройства заключается в следующем. Проверяемую радиолампу вставляют выводами в гнезда 8 поворотного кольца 2.

Последнее поворачивают по часовой стрелке до совпадения выступа фиксатора 7 с щелью

10. При этом к контактным элементам 4 прижимаются соответствующие выводы радио5 лампы и производятся измерения.

Поскольку контактные элементы 4 расположены радиально и закреплены консольно так, что их плоскость перпендикулярна плоскости основания корпуса 1, то при повороте пово10 ротного кольца 2 выводы радиолампы перемещаются по поверхности контактных элементов 4 с некоторым скольжением. Этим дости гается самозачищение контактирующих по верхностей и постоянство контакта.

15 По окончаьпш испытаний фиксатор 7 отводится, а возвратная пружина 8 устанавливает поворотное кольцо 2 в исходное положение.

Предмет из обретен и я

20 Контактное устройство, преимущественно для испытаний и контроля радиоламп, содержащее корпус, в котором установлено поворотное кольцо с гнездами и контактные элементы, выполненные в виде плоских пружин, 25 отличающееся тем, что, с целью повышения износоустойчивости устройства и повышения точности измерений, контактные элементы расположены радиально и консольно закреплены во внутренней полости корпуса таким

30 образом, что плоскость контактов перпендикулярна плоскости основания корпуса.

352428

Фиг.2
