Реферат



352648

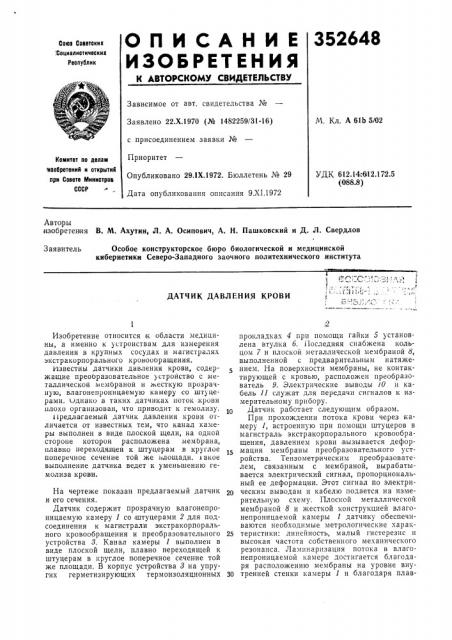

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советокик .Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. А 61Ь 5З2

Заявлено 22.Х.1970 (№ 1482259/31-16) с,присоединением заявки №

Приоритет

Опубликовано 29.IX.1972. Бюллетень № 29

Дата опубликования описания 9.Х1.1972

Комитет по делам маобретеиий и открытий лри Совете Мииистров

СССР

УДК 612.14:612.172.5 (О88.8) Авто.ры изобретен|ия В, М. Ахутин, Л. A. Осипович, А. H. Пашковский и Д. Л. Свердлов

3 аявитель Особое конструкторское бюро биологической и медицинской кибернетики Северо-Западного заочного политехнического института

ДАТЧИК ДАВЛЕНИЯ КРОВИ

4 с

Изобретение относится iK области медицины, а именно к у строиствам для измерения давления в крупных сосудах и магистралях экстракорпорального кровоооращения.

Известны датчики давления крови, содержащие преобразовательное устроиство с металлическои мембраной и жесткую прозрачную, влагонепроницаемую камеру со шту церами. однако:в таких J,àò÷èêàõ поток крови плохо организован, что приводит к гемолизу.. 1редлагаемый датчик давления крови отличается от известных тем, что канал камеры выполнен в виде плоской щели, на одной стороне которои расположена мембрана, плавно переходящей к штуцерам в круглое поперечное сечение той же площади. акое выполнение датчика ведет к уменьшению гемолиза крови.

На чертеже показан предлагаемый датчик и его сечения.

Датчик содержит прозрачную влагонепроницаемую камеру 1 со штуцерами 2 для подсоединения к магистрали экстракорпорального кровообращения и преобразовательного устройства 3. Канал камеры 1 выполнен в виде плоской щели, плавно переходящей к штуцерам в круглое поперечное сечение той же площади. В корпус устройства 8 на упругих герметизирующих термоизоляционных прокладках 4 при помощи гайки 5 установлена втулка 6. 11оследняя снабжена кольцом 7 и плоской металлической мембраной 8, выполненной с предварительным натяжением. На поверхности мембраны, не контактирующей с кровью, расположен преобразователь 9. Электрические выводы 10 и кабель 11 служат для передачи сигналов к измерительному прибору.

Датчик работает следующим образом.

При прохождении потока крови через камеру 1, встроенную при помощи штуцеров в магистраль экстракорпорального кровообращения, давлением крови .вызывается деформация мембраны преобразовательного устройства. Тензометрическим преобразователем, связанным с мембраной, вырабатывается электрический сигнал, пропорциональный ее деформации. Этот сигнал по электрическим выводам и кабелю подается на измерительную схему. Плоской металлической мембраной 8 и жесткой конструкцией влагонепроницаемой камеры 1 датчику обеспечиваются необходимые метрологические харак25 теристики: линейность, малый гистерезис и высокая частота собственного механического резонанса. Ламинаризация потока в влагонепроницаемой камере достигается благодаря расположению мембраны на уровне вну30 тренней стенки камеры 1 и благодаря плав352648 ному переходу от прямоугольного внутреннего сечения в центре проточной камеры 1 к круглому сечению той же площади в районе штуцер ов.

Выполнением влагонепроницаемой камеры из прозрачного материала возможен визуальный контроль не только характера потока крови, но и появления в магистрали пузырьков газа и сгустков. Температурная стабильность датчика обеспечивается за счет применения втулки б, отделенной от корпуса устройства 8 прокладками 4, что защищает мембрану 8 от деформации этого корпуса под действием градиента температур окружающего воздуха и потока крови, а также за

Г д " л

В-В развернуто Г-Г развернуто Д-Д развернуто и Я

Составитель Т. Головина

Техред Е. Борисова Корректор А. Васильева

Редактор Н. Воликова

Заказ 3974/19 Изд. № 1463 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Б-б развернуто

1 (1

Р

Ф счет применения мостовой термокомпенсированной, схемы.

Предмет изобретения

Датчик давления крови, содержащий преобразовательное устройство с металлической мембраной и жесткую прозрачную, влагонепроницаемую камеру со штуцерами, отли10 чаюи ийся тем, что, с целью уменьшения гемолиза крови, канал камеры выполнен в виде плоской щели, на одной стороне которой расположена мембрана, плавно переходящей к штуцерам в круглое поперечное сечение той

15 же площади.
