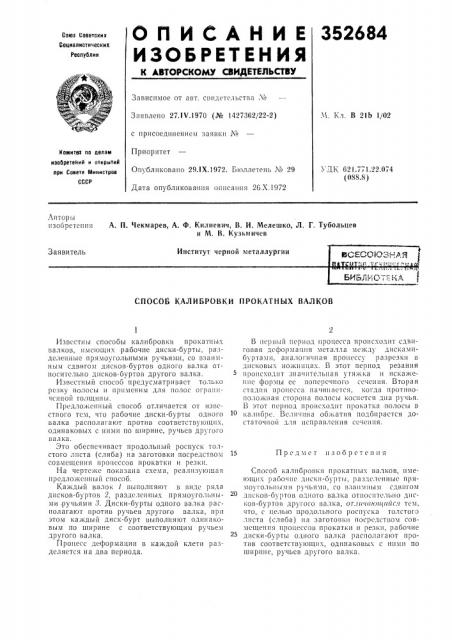

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

352684

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №.Ч. Кл. В 21Ь 1/02

Заявлено 27.1V.1970 (№ 1427362/22-2) с присоединением заявки №

Приоритет

Опубликовано 29.1Х.1972. Бюллетень ¹ 29

Комитат по лелем иаобретейий и открытий при Совете Мииистрое

СССР

УДК 621.771.22,074 (6SS. ) Дата опубликования описания 2G.Х.1972

AII!oPI изобретения

А. П. Чекмарев, А. Ф, Килиевич, В. И. Мелешко, Л, Г. Тубольцев и М. В. Кузьмичев

Институт черной металлургии

Заявитель р т"! p д t > ъ и;,. ;4, ит \

СПОСОБ КАЛИБРОВКИ ПРОКАТНЪ1Х ВАЛКОВ

Предмет изобретения

Известны способы калибровки прокатных валков, имс!Ощих рабочие диски-бурты, разделенные прямоугольными ручьями, со взаимным сдвигом дисков-буртов одного валка относительно дисков-буртов другого валка.

Известный способ предусматривает только резку полосы и применим для полос ограниченной толщины.

Предложенный способ отличается от известного тем, что рабочие диски-бурты одного валка располагают против соответствующих, одинаковык с ними по ширине, ручьев другого валка.

Это обеспечивает продольный роспуск толстого листа (сляба) на заготовки посредством совмещения процессов прокатки и резки.

На IepTC)I

Каждый валок 1 выполняют в виде р1да дисков-буртов 2, раздслсннык прямоугольными ручьями,3. Диски-бурты одного валка располага!от против ручьев другого валка, прп этОм каждый диск-Оурт выполняlот Одина! Овым по ширине с соответствующим ручьем другого валка.

Процесс деформации в каждой клети разделяется на два периода.

В первый период процесса проис.;одит сдвиговая деформация металла между дискамибуртами. аналогичная процессу разрезки ь дисковык ножницах. В этот период резания проис.;Одвт 3H2 1IITeлl.ная % тяжl.а ll исl ажеl1IIe формы ес поперечного сечения. Вторая стадия Ilpollåññà начинается, когда противоположная сторона полосы коснется дна ручья.

В этот период происходит прокатка полосы в калибре. Всличш1а обжатия подбирается достаточной для исправления сечения.

Способ калибровки прокатнык валков, имеющих рабочие диски-бурты, раздслснныс прямоугольными ручьяхш, со взаимным с II3III oм дисков-буртов одного валка относительно дисков-буртов другого валка, огли

Редактор М. Макарова

Составит<ли Б, Бсйнфест

Техред Г. Борисова корректор I=.. Михеева

Заказ 3586/8 Изд. N l478 Тирагк 406 Подпис ос

LII IIII4HI4 1(омнтета ио дслагн изобретений и огкргвтнй ири Совстс Министров СССР

Москва, К-35, Раугнская иаб., д. 4/5

Типография, пр. Сапунова, 2
