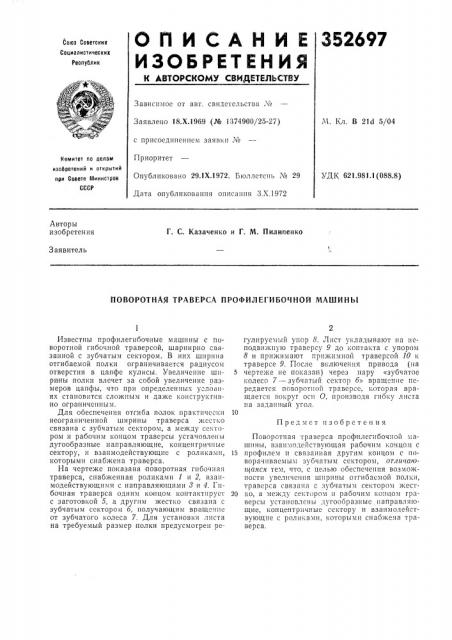

О П И С А Н И Е 352697

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства Ль

М. Кл. В 21d 5/04

Заявлено 18.Х.1969 (№ 1374900/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 29.1Х.1972. Бюллетень № 29

Дата опубликования описания З.Х.1972

Хомитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.981.1(088.8) Авторы изобретения

Г. С. Казаченко и Г. М. Пилипенко

Заявитель

ПОВОРОТНАЯ ТРАВЕРСА ПРОФИДЕГИБОЧНОИ МАШИНЬ1

Предмет изобретения

Известны профилегибочные машины с поворотной гибочной траверсой, шарнирно связанной с зубчатым сектором. В них ширина отгибаемой полки ограничивается радиусом отверстия в цапфе кулисы. Увеличение ширины полки влечет за собой увеличение размеров цапфы, что при определенных условиях становится сложным и да>ке конструктивно ограниченным.

Для обеспечения отгиба полок практически неограниченной ширины траверса жестко связана с зубчатым сектором, а между сектором и рабочим концом траверсы устачовлены дугообразные направляющие, концентричные сектору, и взаимодействующие с роликами, которыми снабжена траверса.

На чертеже показана поворотная гибочная траверса, снабженная роликами 1 и 2, взаимодействующими с направляющими 8 и 4. 1 ибочная траверса одним концом контактирует с заготовкой 5, а другим жестко связана с зубчатым сектором 6, получающим вращение от зубчатого колеса 7. Для установки листа на требуемый размер полки предусмотрен регулпруемый упор 8. Лист укладывают на неподвижную траверсу 9 до контакта с упором

8 и прижимают прижимной траверсой 10 к траверсе 9. После включения привода (на

5 чертеже не показан) через пару «зубчатое колесо 7 — зубчатый сектор б» вращетше передается поворотной траверсе, которая вращается вокруг оси О, производя гнбку листа на заданный угол.

Поворотная траверса профилегпбочной машины, взаимодействующая рабочим концом с

15 профилем и связанная другим концом с поВорачивасмым зуочатым сектором, Отличиюгиаяся тем, что, с целью обеспечения возможности увслнчсш1я ширины оггибасмой полки, траверса связана с зубчатым сектором жест20 ко, а между сектором и рабочим концом граверсы установлены дугоооразныс направляющие, концентрнчные сектору и взаимодействующие с роликами, которыми снабжена траверса.

352697

Составитель Е. Чистякова

Техред Л. Куклина

Редактор К. Шанаурова

Корректор Т. Гревцова

Типография, пр. Сапунова, 2

Заказ 3345!3 Изд. № 1375 Тираж 406 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий ири Совсте Министров СССР

Москва, 7К-35, Раушская пзб., д. 4 5
