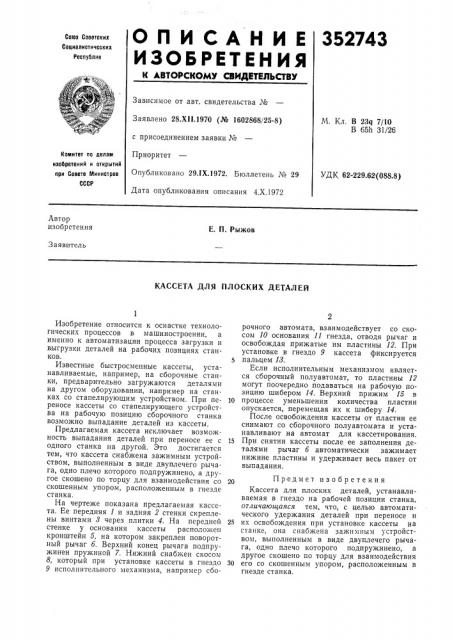

ОП И CAНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

352743

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.Xll.1970 (№ 1602868125-8) с присоединением заявки №

Приоритет

Опубликовано 29.!Х.1972. Бюллетень № 29

Дата опубликования описания 4.Х.1972

М, Кл. В 23q 7/10

В 6511 31 26

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД К 62-229.62(088.8) Автор изобретения

Е. П. Рыжов

Заявитель

КАССЕТА ДЛЯ ПЛОСКИХ ДЕТАЛЕЙ

Изобретение относится к оснастке технологических процессов в машиностроении, а именно к автоматизации процесса загрузки и выгрузки деталей на рабочих позициях станков.

Известные быстросменные кассеты, устанавливаемые, например, на сборочные станки, предварительно загружаются деталями на другом оборудовании, например на станках со стапелирующим устройством. При переносе кассеты со стапелирующего устройства на рабочую позицию сборочного станка возможно выпадание деталей из кассеты.

Предлагаемая кассета исключает возможность выпадания деталей при переносе ее с одного станка на другой. Это достигается тем, что кассета снабжена зажимным устройством, выполненным в виде двуплечего рычага, одно плечо которого подпружинено, а другое скошено по торцу для взаимодействия со скошенным упором, расположенным в гнезде станка.

На чертеже показана предлагаемая кассета. Ее передняя 1 и задняя 2 стенки скреплены винтами 8 через плитки 4. На передней стенке у основания кассеты расположен кронштейн 5, на котором закреплен поворотный рычаг б. Верхний конец рычага подпружинен пружиной 7. Нижний снабжен скосом

8, который при установке кассеты в гнездо

9 исполнительного механизма, например сборочного автомата, взаимодействует со скосом 10 основания 11 гнезда, отводя рычаг и освобождая прижатые им пластины 12. При установке в гнездо 9 кассета фиксируется пальцем И, Если исполнительным механизмом является сборочный полуавтомат, то пластины 12 могут поочередно подаваться на рабочую позицию шибером 14. Верхний прижим 15 в

10 процессе уменьшения количества пластин опускается, перемещая их к шиберу 14.

После освобождения кассеты от пластин ее снимают со сборочного полуавтомата и устанавливают на автомат для кассетирования.

15 При снятии кассеты после ее заполнения деталями рычаг б автоматически зажимает нижние пластины и удерживает весь пакет от выпадания.

Предмет изобретения

Кассета для плоских деталей, устанавливаемая в гнездо на рабочей позиции станка, отличающаяся тем, что, с целью автоматического удержания деталей при переносе и

25 их освобождения при установке кассеты на станке, она снабжена зажимным устройством, выполненным в виде двуплечего рычага, одно плечо которого подпружинено, а другое скошено по торцу для взаимодействия

30 его со скошенным упором, расположенным в гнезде станка.
