Ьэз.чая iмшт1ш'т?}
Иллюстрации
Реферат

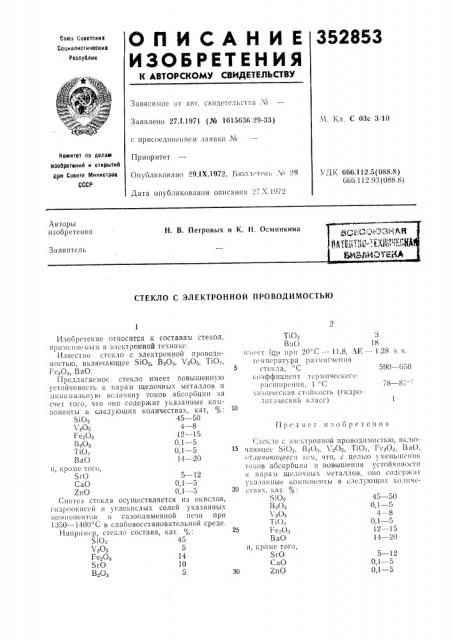

О П И С А Н И Е 352853
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик
Зависимое от авт, свидстельстга ¹
М. Кл. С 03с 3(10
Заявлено 27.1.1971 (№ 1615636 29-33) с присоединением заявки М
Комитет по делам азобретений и открытий вг}и Сове о Министров
СССР
Пр иоритет
Опубликовано 29.1Х.1972. Вюлл т(нь Л 29
Дата опубликования описания 27.Х.1972
УДК 666.112.5(088.8)
666.112.93 (088.8) Авторы изобретения
Н. В, Петровых и К. И, Остнинкина рт, ;,С "т(-."т ЭЖ А й
8 ЯЦ 1 м(- .ХХМ! (Б(9
ВИТИ ОТЕКА
Заявитель
СТЕКЛО С ЭЛЕКТРОННОЙ ПРОВОДИМОСТЬЮ
TiO2
8;}0 имеет l«o ири 20 С -- 11,8, ЛГ те I(пepатуp а р;}3 3! }! Г(}е}! ия стекла, С к(тэФФициснт тер !01}еского расширения, 1 С имичсская стойкость (гидролиг;}чески}! класс ) 3
18 — 1,28 э. в.
590 †6
78 — 87—
Пpeп.(}cт пздоретеH}lя
5 — 12
0,1 — 5
0,1 — 5
Изобретение относится к составам стекол, применяемым в электронной технш;с.
Известно стекло с электронной проводимостью, включающее SiOq, ВеО, V>O>, TiO
Ге О, ВаО.
Г1рсдлагасмос стекло имеет повышенную устойчивость к парам щелочных металлов и минимальную величину токов абсорбции за счет того, что оно содержит указанные компоненты в следующих количествах, кат, Si0 45 — 50
VgOg 4 8
Ге О„. 1? — 15
ВаОЗ 0,1 — 5
Ti0. 0,1 — 5
ВаО 14 — 20 и, кроме того, S}.0 5 — 12
СаО 0,1 — -5
ZnO 01 — 5
Синтез стекла осуществляется из окислов, гидр(}окисей и углскислых солей указанных компонентов в газопламе}}}той пе }и при
1350 — -1400 С в слабовосстановительной среде.
Например, стекло состава, кат.
SiO 45
V O5 5
Ге20з 14
S}O 10
В,Оз 5
Стекло с электронной проводимостью, включающее ЫО, В>О;, о05, T}0., ГeаО(, Ва0, (эт.тц((аю}цеес.! гсм, что, L целью умспьшсч}ия токов абсорбции и повышения устойчивости к парам щелочных металлов, оно содсржиг указанные компоненты в следующих количе20 ствах, },.ат %;
SiO 45 — 50
ВоО, 01 — 5
VO5 4 8
Ti0 01 — 5
25 1те.О;, 12 — 15
ВаО 14 — 20 и, кроме того, S}O
СаО
30 Z}}O
