Питающий стол для ленточных машин

Питающий стол для ленточных машин

Иллюстрации

Показать все

Реферат

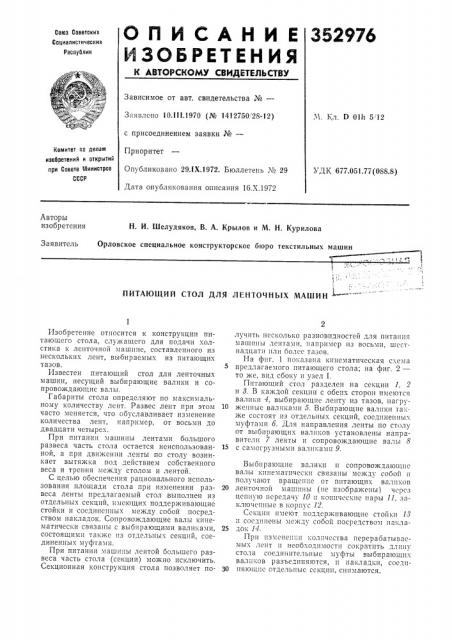

ОП И САНИ Е

ЙЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 10.III.1970 (№ 1412750. 2S-12) с присоединением заявки №вЂ”

Приоритет

Опубликовано 29ЛХ.1972. Бюллетень ¹ 29

Дата опубликования описания 16.Х.1972

М, К. П011т5:12

Комитет пс делам изобретений и открытий при Совете Мииистроз

СССР

УДК 677.051.77(0SS S) Авторы изобретения

Н. И. Шелудяков, В. А. Крылов и M. H. Курилова

Заявитель Орловское специальное конструкторское бюро текстильных машин

I с (ПИТАЮЩИЙ СТОЛ ДЛЯ ЛЕНТОЧНЬ|Х МАШИН

Изобретение относится к конструкции питающего стола, слухкащего для подачи холстика к ленточной машине, составленного из нескольких лент, выбираемых из питающих тазов.

Известен питающий стол для ленточных машин, несущий выбирающие валики и сопровождающис валы.

Габариты стола определяют по максима Ibному количеству лент. Развес лент при этом часто меняется, что обуславливает изменение количества лент, например, от восьми до двадцати четырех.

При питании машины лентами большого развеса часть стола остается неиспользованной, а при движении ленты по столу возникает вытяжка под действием собственного веса и трения между столом и лентой.

С целью обеспечения рационального использования площади стола при изменении развеса ленты предлагаемый стол выполнен из отдельных секций, имеющих поддерживающие стойки и соединенных между собой посредством накладок. Сопровождающие валы кинематически связаны с выбирающими валиками, состоящими также из отде IbHIIx. секций, соединенных муфтами.

При питании машины лентой большего развеса часть стола (секции) можно исключить.

Секционная конструкция стола позволяет получить несколько разновидностей для питания машины лентами, например из восьми, шестнадцати или более тазов.

На фиг. 1 показана кииематическая схема предлагаемого питающего стола; на фиг. 2— то же, вид сбоку и узел 1.

Питающий стол разделен на секции 1, 2 и 8, В каждой секции с обеих сторон имеются валики 4, выбирающие ленту из тазов, нагру10 женные валиками 5. Выбирающие валики также состоят из отдельных секций, соединенных муфтами б. Для направления ленты по столу от выбирающих валиков установлены направители 7 ленты и сопровождающие валы 8

15 с самогрузными валиками 9.

Выбирающие валики и сопровождающие валы кинематически связаны между собой и получают вращение от питающих валиков

20 ленточной машины (не пзображены1 через цепную передачу 10 и конические пары 11, заключенные в корпус 12.

Секции имеют поддерживающие стойки 18 и соединены между собой посредством иакла25 док 14.

При изменении количества персрабатывасмых лент и необходимости сократить длину стола соединительные муфты выбирающих валиков разьединяются, и накладки, соеди30 пяюгцис отдельные секции, снимаются.

Прсд>мc .Тпзо6>рстсни я

5 4 б 1

Составитель H. Строганов

Техред Л. Евдонов

Корректор О. Тюрина

Редактор В. Блохина

Заказ 3504, 9 Изд. М !421 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Ч!ишстров СССР

Москва, К-35, Раугиская иаб., д. 4,, 5

Типография, Ilp. СапуIIÎIlà, 2

1 I!ITñ! ID!I\111! С ГОЛ ДЛЯ ЛСНТО НП>!Х Хl ап!ИН, НС сущий валики, выбирающие лепту из тазов, и сопровождающие валы, Отлича1ои ийся тем, ITo> с целью обсс:!специя рационального использования площади стола пр:1 llзмснении развсса ленты, Он выполнен !з отдельных секций, их!с!Он!их ноддсржива1ощис стойки сосд1нснны.; 1ис>кду собой посредством накладок, а сопровождающие валы к;нсматичсски связаны с выоирающими валиками, состоя ци I и та кжс из Отдсл ьн!>1." сскци11, сосдинсн ,!Ых муфтамп.
