Патент ссср 353086
Иллюстрации
Реферат

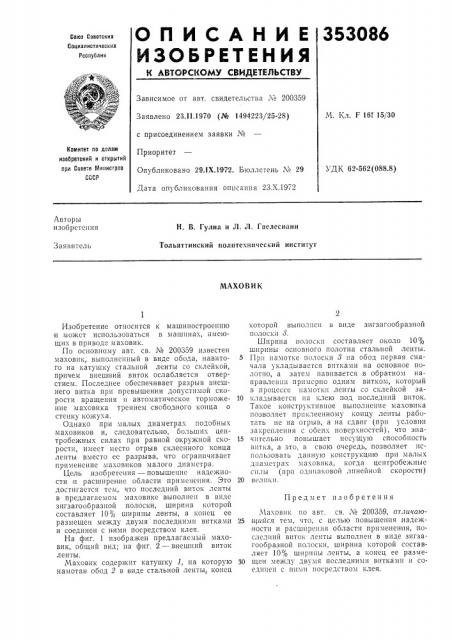

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
353086
Союз Советских
Социалистических
Респуслик
Зависимое от авт. свидетельства № 200359
М. 1хл. F 16f 15/30
Заявлено 23.11,1970 (№ 1494223/25-28) с присоединением заявки №
Приоритет
Опубликовано 29.1Х.1972. Бюллетень ¹ 29
Дата опубликования оппсания 23.Х.1972
Комитет по делам иаооретеиий и открытий при Совете Уииистроо
СССР
УДК 62-562(088.8) Авторы изобретения
Н. В. Гулиа и Л, Л. Гвелесиани
Тольяттинский политехнический институт
Заявитель
МАХОВИК
Изобретение относится к машпностросшпо и может использоваться в машинах, имеющих в приводе маховик.
По основному авт. св. ¹ 200359 известен маховик, выполненный в виде обода, навитого на катушку стальной ленты со склейкой, причем внешний виток ослабляется отверстием. Последнее обеспечивает разрыв внешнего витка при превышении допустимой скорости вращения н автоматическое торможе- 10 ние маховика трением свободного конца о стенку кожуха.
Однако при малых диаметрах подобных маховиков и, следовательно, больших центробежных силах при равной окружной ско- 15 рости, имеет место отрыв склеенного конца ленты вместо ес разрыва, что ограничивает применение ма: овиков малого диаметра.
Цель изобретения — повышенис надежности и расширение области применения. Это 20 достигается тем, что последний виток ленты в предлагаемом маховике выполнен в виде зигзагообразной полоски, ширина которой составляет 10% ширины ленты, а конец ее размещен между двумя последними витками 25 и соединен с ними посредством клея.
На фиг. 1 изображен предлагаемый маховик, общий вид; на фиг, 2 — внешний виток ленты.
Маховик содержит катушку 1, на которую 30 намотан обод 2 в виде стальной ленты, конец которой выполнен в виде зигзагообразной полоски 8.
Ширина полоски составляет около 10 о ширины основного полотна стальной ленты.
При намотке полоски 3 на обод первая сначала укладывается витками на основное полотно, а затем навивается в обратном направлении примерно одним витком, который в процессе намотки ленты со склейкой закладывается на клею под последшгй виток.
Такое KQHcTp) ;.THBHoe выполнение маховика позволяет приклеенному концу ленты работать не на отрыв, а на сдвиг (прн условии закрепления с обеих поверхностей), что значительно повышает несущую способность витка, а это, в свою очередь, позволяет использовать данную конструкцшо при малых диаметрах маховика, IioI да цснтробежнь е силы (прп одинаковой линейной скорости) велики.
Предмет изобретения
Маховик по авт. св. ¹ 200359, отличаюи1ийся тем, что, с целью повышения надежности и расширения области применения, 110следний виток ленты выполнен в виде зигзагообразной полоски, ширина которой составляет 10% ширины ленты, а конец ее размещен между двумя последними витками и соединен с ними посредством клея.
Редактор Н. Воликова
Составитель Е. Дунаев
Текред Т. Курилко
Корректор T. Миронова
Заказ 3556j7 Изд. ¹ 145! Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типогри1>ия, пр, Сапунова, 2
