Инерционный аккумулятор
Иллюстрации
Реферат

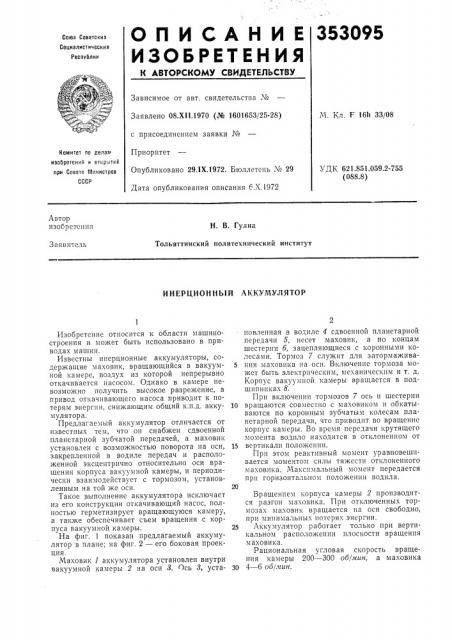

ОП И САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
353095
Союз Советских
Социалистических
Респтблин
Зависимое от авт. свидетельства №
Заявлено 08.Xl 1.1970 (№ 1601653/25-28) М. Кл. Г 16h 33/08 с присоединением заявки №
Приоритет
Котаитет по лелак изобретений и открытий при Совета тлинистроа
СССР
Опубликовано 29,1Х.1972. Бюллетень № 29
Дата опубликования описания 6.Х.1972
УДК 621.851.059.2-755 (088.8) Автор изобретснпя
Н. В. Гулиа
Тольяттинский политехнический институт
Заявитель
ИНЕРЦИОННЫЙ АККУМУЛЯТОР
Изобретение относится к области машиностроения и может быть использовано в приводах машин.
Известны инерционные аккумуляторы, содержащие маховик, вращающийся в вакуумной камере, воздух из которой непрерывно откачивается насосом. Однако в камере невозможно получить высокое разрежение, а привод откачивающего насоса приводит к потерям энергии, снижающим общий к.п.д. аккумулятора.
Предлагаемый аккумулятор отличается от известных тем, что он снабжен сдвоенной планетарной зубчатой передачей, а маховик установлен с возможностью поворота на оси, закрепленной в водиле передач и расположенной эксцентрично относительно оси вращения корпуса вакуумной камеры, и периодически взаимодействует с тормозом, установленным на той же оси.
Такое выполнение аккумулятора исключает из его конструкции откачивающий насос, полностью герметизирует вращающуюся камеру, а также обеспечивает съем вращения с корпуса вакуумной камеры.
На фиг. 1 показан предлагаемый аккумулятор в плане; на фиг. 2 — его боковая проекция.
Маховик 1 аккумулятора установлен внутри вакуумной камеры 2 на оси 8. Ось 8, установленная в водиле 4 сдвоенной планетарной передачи 5, несет маховик, а по концам шестерни б, зацепляющиеся с коронными колесами. Тормоз 7 служит для затормажива5 ния маховика на оси. Включение тормоза Noжет быть электрическим, механическим и т. д.
Корпус вакуумной камеры вращается в подшипниках 8.
При включетпш тормозов 7 ось и шестерни
10 вращаются совместно с маховиком и обкатываются по коронным зубчатым колесам планетарной передачи, что приводит во вращение корпус камеры. Во время передачи крутящего момента водило находится в отклоненном от
15 вертикали положении.
При этом реактивный момент уравновешивается моментом силы тяжести отклоненного маховика. Максимальный момент передается прп горизонтальном положении водила.
Вращением корпуса камеры 2 производится разгон маховика. При отключенных тормозах маховик вращается на оси свободно, при минимальных потерях энергии.
25 Аккумулятор работает только при вертикальном расположении плоскости вращения м аховика.
Рациональная угловая скорость вращения камеры 200 — 300 об1мин, а маховика
З0 4 — 6 об,l.яин.
353095
Предмет изобретения
Фиг Г
Фиг /
Составитель Е. Андреенкова
Техред А. Камышникова
Редактор ll. Е3олнкова
Коррекгор С. Сатагулова
Заказ 3348/11 Изд. № 1365 Тираня 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Инерционный аккумулятор, включающий маховик, размещенный внутри корпуса вакуумной камеры, отлггчагои1ггйгся тем, что, с целью повышения к.п.д. аккумулятора и обеспечения возможности съема вращения с корпуса вакуумной камеры, аккумулятор снаб>ксп сдвоенной планетарной зубчатой передачей, а маховик установлен с возможность.о поворота па оси, закрепленной в водиле передач и расположенной эксцентрично относи5 тельно оси вращения корпуса вакуумной камеры, и периодически взаимодействует с тормозом, установленным на той же оси.
