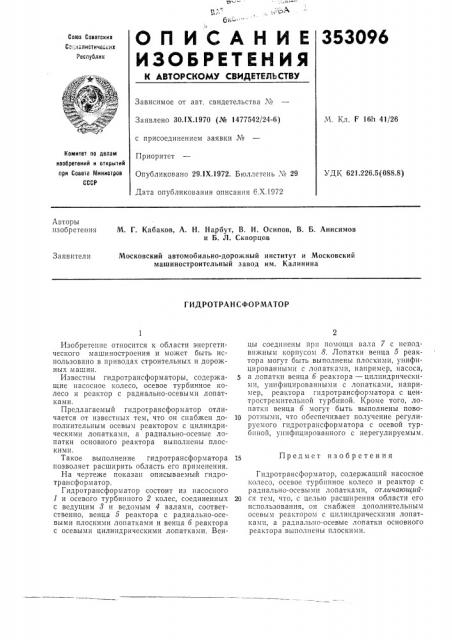

О П И C А Н И Е 353096

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Се:.»алистических

Республик

Зависимое от авт. свидетельства №

Заявлено 30.1Х.1970 (№ 1477542/24-6) М. Кл. F 16h 41/26 с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 29.1Х.1972. Бюллетень ¹ 29

Дата опубликования описания C.Х.1972

УДК 621.226.5(088.8) Авторы изобретения

М. Г. Кабаков, А. Н. Иарбут, В. И. Осипов, В. Б. Анисимов и Б. Л. Скворцов

Заявители

Московский автомобильно-дорожный институт и Московский машиностроительный завод им. Калинина

ГИДРОТРАНСФО РМАТО Р

Изооретение относится к области энергетического машиностроения и может быть использовано в приводах строительных и дорожных машин.

Известны гидротрансформаторы, содержащие насосное колесо, осевое турбинное колесо и реактор с радиально-осевыми лопатками.

Предлагаемый гидротрансформатор отличается от известных тем, что он снабжен дополнительным осевым реактором с цилиндрическими лопатками, а радиально-осевые лопатки основного реактора выполнены плоскими.

Такое выполнение гидротрансформатора позволяет расширить область его применения.

На чертеже показан описываемый гидротрансформатор.

Гидротрансформатор состоит из насосного

1 и осевого турбинного 2 колес, соединенных с ведущим 8 и ведомым 4 валами, соответственно, венца 5 реактора с радиально-осевыми плоскими лопатками и венца б реактора с осевыми цилиндрическими лопатками. Венцы соединены прп помощи вала 7 с неподвижным корпусом 8. Лопатки венца 5 реактора могут быть выполнены плоскими, унифицированными с лопатками, например, насоса, а лопатки венца б реактора — цилиндрическими, унифицированными с лопатками, например, реактора гидротрансформатора с центростремительной турбиной. Кроме того, лопатки венца б могут быть выполнены пово1Q ротными, что обеспечивает получение регулируемого гидротрансформатора с осевой турбиной, унифицированного с нерегулируемым.

15 Предмет изобретения

Гидротрансформатор, содержащий насосное колесо, осевое турбинное колесо и реактор с радиально-осевыми лопатками, отличаюитий20 ся тем, что, с целью расширения области его использования, он снабжен дополнительным осевым реактором с цилиндрическими лопаткамп, а радиально-осевые лопатки основного реактора выполнены плоскими.
