Реферат

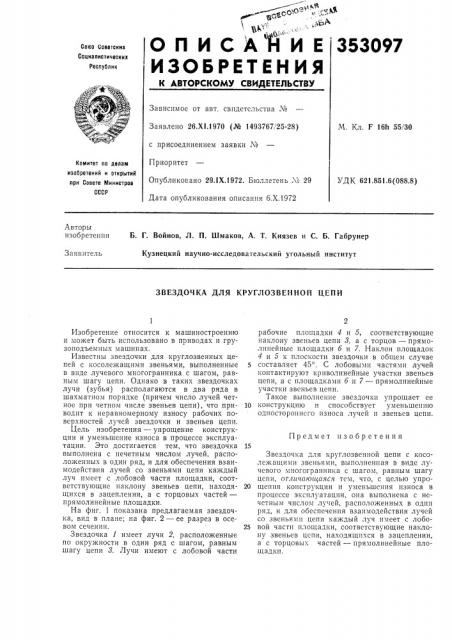

353097

o n m c a A m e

ИЗОБРЕТЕНИЯ

Gaea Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №

Заявлено 26.Х1.1970 (№ 1493767, 25-28) М. K.ë, F 16h 55!30 с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 29ЛХ.1972. Бюллетень № 29

Дата опубликования описания 6.Х.1972

УДК 621.851.6(088 8) Авторы изобретения

Б, Г. Войнов, Л. П. Шмаков, А. T. Князев и С. Б. Габрунер

Кузнецкий научно-исследовательский угольный институт

Заявитель

ЗВЕЗДОЧКА ДЛЯ КРУГЛОЗВЕННОИ ЦЕПИ

Предмет изобретения

Изобретение относится к машиностроению и может быть использовано в приводах и грузоподъемных машинах.

Известны звездочки для круглозвенных цепей с косолежащими звеньями, выполненные в виде лучевого многогранника с шагом, равным шагу цепи. Однако в таких звездочках лучи (зубья) располагаются в два ряда в шахматном порядке (причем число лучей четное при четном числе звеньев цепи), что приводит к неравномерному износу рабочих поверхностей лучей звездочки и звеньев цепи.

Цель изобретения — упрощение конструкции и уменьшение износа в процессе эксплуатации. Это достигается тем, что звездочка выполнена с нечетным числом лучей, расположенных в один ряд, и для обеспечения взаимодействия лучей со звеньями цепи каждый луч имеет с лобовой части площадки, соответствующие наклону звеньев цепи, находящихся в зацеплении, а с торцовых частей— прямолинейные площадки.

На фиг. 1 показана предлагаемая звездочка, вид в плане; на фиг. 2 — ее разрез в осевом сечении.

Звездочка имеет лучи 2, расположенные

IIo окружности в один ряд с шагом, равным шагу цепи 8. Лучи имеют с лобовой части рабочие площадки 4 и 5, соответствующие наклону звеньев цепи 8, а с торцов — прямолинейные площадки б и 7. Наклон площадок

4 и 5 к плоскости звездочки в общем случае составляет 45 . С лобовыми частями лучей контактируют криволинейные участки звеньев цепи, а с площадками б и 7 — прямолинейные участки звеньев цепи.

Такое выполнение звездочки упрощает се

10 конструкцию и способствует уменьшеншо одностороннего износа лучей и звеньев цепи.

Звездочка для круглозвенной цепи с косолежащими звеньями, выполненная в виде .чучевого многогранника с шагом, равным шагу цепи, отличпюи1аяся тем, что, с це.чью упро20 щения конструкции и уменьшения износа в процессе эксплуатации, она выполнена с нечетным числом лучей, расположенных в одпп ряд, и для обеспечения взаимодействия лучей со звеньями цепи каждый луч имеет с лобо25 вой части площадки, соответствующие наклону звеньев цепи, находящихся в зацеплении, а с торцовых частей — прямолинейные площадки.

353097

A-A ф

@us Я

4 иг. 1

Составитель Е. Андреенкова

Редактор H. Воликова Техред А. Камышникова Корректор С. Сатагулова

Заказ 3348/13 Изд. № 1365 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий нрн Совете Министров СССР

Москва, 4(-35, Раушская наб., д. 4, 5

Типографии, пр. Сапунова, 2
