Реферат



Елаео 23f, 1

Я Зьаз

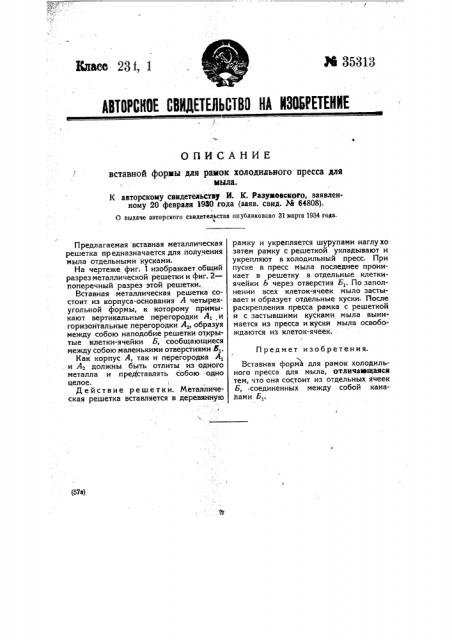

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОЬРЕТЕИИЕ

ОПИСАНИЕ вставной формы для рамок холодильного пресса для мыла.

К авторскому свидетельству И. К. Разумовского, заявленному 20 февраля 1930 года (ваяв. свид. Ж 64808).

О выдаче авторского свидетельства опубликовано 31 марта 1934 года. (57а) Предлагаемая вставная металлическая решетка предназначается для получения мыла отдельными кусками.

На чертеже фиг. 1 изображает общий разрез металлической решетки и фиг. 2— поперечный разрез этой решетки.

Вставная металлическая решетка состоит из корпуса-основания А четырехугольной формы, к которому примыкают вертикальные перегородки А1 и горизонтальные перегородки А„образуя между собою наподобие решетки открытые:клетки-ячейки Б, сообщающиеся между собою маленькими отверстиями Б,.

Как корпус А, так и перегородка А,, и А2 должны быть отлиты из одного металла и представлять собою одно целое.

Действие решетки. Металлическая решетка вставляется в деревянную рамку и укрепляется шурупами наглухозатем рамку с решеткой укладывают и укрепляют в холодильный пресс. При пуске в пресс мыла последнее проникает в решетку в отдельные клеткиячейки Б через отверстия Б,. По заполнении всех клеток-ячеек мыло засты. вает и образует отдельные куски. После раскрепления пресса рамка с решеткой и с застывшими кусками мыла вынимается из пресса и куски мьцта освобождаются из клеток-ячеек.

Предмет изобретения.

Вставная форма для рамок холодильного пресса для мыла, отличающаяся тем, что она состоит из отдельных ячеек

Б, .соединенных между собой каналами Б,.

К авторскому свидетельству И. К. Разумовского

М 35313

3 А2

Б, Эксперт ф. Н. Блистанов

Редактор Е. Ц. Шукевич фиг. с зиг, 2

Г.и..Проиполиграф*. Тамбовская 12. Зак. 3690
