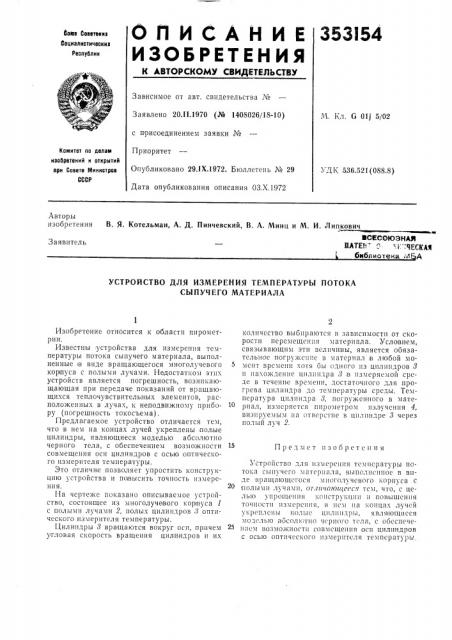

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОР СКОМУ СВИДЕТЕЛЬСТВУ оо1ов Советеккв
Социалистическиа
Республик
Зависимое от авт. свидетельства №
Заявлено 20Л I.1970 (№ 1408026/18-10) с присоединением заявки ¹
Приоритет
Опубликовано 29.IX.1972. Бюллетень № 29
Дата опубликования описания ОЗ.Х.1972
М. Кл. G Olj 5/02
Комитет по делам иаооретений и открытий лри Совете Министров
СССР
УДК 536.521(088.8) Авторы изобретения В. Я. Котельман, А. Д. Пинчевский, В. А. Минц и М. И. Липкович
ИСЕСОЮ ЗНАЯ
ПЛТЕВ .- т::ЧЕСоа бмблиотена:л А
Заявитель
УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ПОТОКА
СЫПУЧЕГО МАТЕРИАЛА
Предмет изобретения
Изобретение относится к области пирометрии.
Известны устройства для измерения температуры потока сыпучето материала, выполненные IB виде вращающегося многолучевого кор1пуса с полыми лучами. Недостатком этих устройств является погрешность, возникающающая при передаче показаний от вращающихся теплочувствительных элементов, расположенных в лучах, к неподвижному приоору (погрешность токосъема) .
Предлагаемое устройство отличается тем, что в нем на концах лучей укреплены полые цилиндры, являющиеся моделью абсолютно черного тела, с обеспечением возможности совмещения оси цилиндров с осью оптического измерителя температуры.
Это отличие позволяет упростить конструкцию устройства и по1высить точность измерения.
На чертеже показано описываемое устройство, состоящее из многолуче вого кор пуса 1 с полыми лучами 2, полых цилиндров 8 оптического измерителя температуры.
Цилиндры 8 вращаются вокруг оси, причем угловая скорость вращения цилиндров и их количество выбираются в зависимости от скорости перемещения материала. Условием, связывающим эти величины, является обязательное погружение в материал;в любой момент времени хотя бы II7HGI о нз цилиндров 8 н нахождение цилиндра 8 в измеряемой среде в течение времени, достаточного для прогрева цилиндра до температуры среды. Температура цилиндра 8, погруженного в материал, измеряется пирометром излучения 4, визируемым на отверстие в цилиндре 8 через полый луч 2.
Устройство для измерения температуры потока с! 1п1 1его II а терн 1 7 а, В1!пол не нное В ви де вращающегося многолучевого корпуса с ,полыми лучами, отлпчоютцсеся тем, что, с це.7ь1о упрощения конструкции и повышения точности измерения, в нем на концах лучей укреплены полые цилиндры, яв7лю1цисся моделью абсолк тно черного тела, с обеспечением возможности совмещения оси цилиндров с осью оптического измерителя температуры
353154
Редактор С. Хейфиц
Заказ 3338/14 Изд. № 1335 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Я-35, Раушская паб., д. 4 5
Типография, пр. Сапунова, 2
Составитель И. Дубсои
Текред E. Борисова
Корректоры В Петрова и А. Николаева
