Устройство для переключения электропитания

Устройство для переключения электропитания

Иллюстрации

Показать все

Реферат

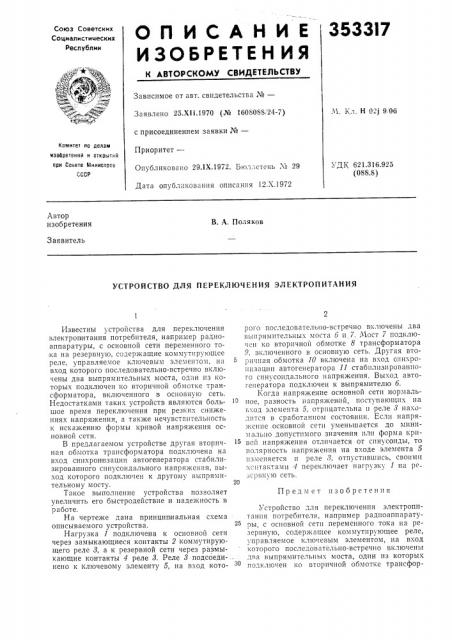

О П И С А Н И Е 3533

ИЗОБРЕТЕН Ия

Союз Советских

Социалистических

Республин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М. ь,л, Н 02j 9.06

Заявлено 25. Х11.1970 (№ 1608088, 24-7) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 29.1Х.1972. Бюллетень ¹ 29

Дата опубликования описания 12.Х.1972 комитет лс делам изобретений и сткрытнй сри Ссеете Мннистрсз

CCCP

УДК 621.316.925 (088.8) Автор изобретения

В. А. Поляков

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ

Предмет изобретения

Известны устройства для переключения электропитания потребителя, например радиоаппаратуры, с основной сети переменного то.ка на резервную, содержащие коммутирующее реле, управляемое ключевым элеме пом, на вход которого последовательно-встречно включены два выпрямительных моста, один из которых подключен ко вторичной обмотке трансформатора, включенного в основную сеть.

Недостатками таких устройств являются большое время переключения при резких снижениях напряжения, а также нечувствительность к искажению формы кривой напряжения основной сети.

В предлагаемом устройстве другая вторичная обмотка трансформатора подключена на вход синхронизации автогенератора стабилизированного синусоидального напряжения, выход которого подключен к другому выпрямительному мосту.

Такое выполнение устройства позволяет увеличить его быстродействие и надежность в р а боте.

На чертеже дана принципиальная схема описываемого устройства.

Нагрузка 1 подключена к основной сети через замыкающиеся контакты 2 коммутирующего реле 8, а к резервной сети через размыкающие контакты 4 реле 8. Реле 8 подсоединено к ключевому элементу 5, на вход которого последовательно-встречно включены два ьыпрямительных моста б и 7. Мост 7 подключен ко вторичной обмотке 8 трансформатора

9, включенного в основную сеть. Другая втори п|ая оомотка 10 включена на вход оинхронизации автогенератора 11 стабилизированного синусоида IhHOIQ напряжения. Выход автогенератора подключен к выпрямителю б.

Когда напряжение основной сети нормальное, разность напряжений, поступающих на вход элемента 5, отрицательна и реле 8 находится в сработанном состоянии. Если напряжс1ше основной сети уменьшается до минимально допустимого значения нли форма кривой напряжения отличается от синусоиды, то полярность напряжения на входе элемента 5 изменяется и реле 8, отпустившись, своими кснтактами 4 переключает нагрузку 1 на ре зсрвт ую сеть.

Устройство для переключения электропитания потребителя, например радиоаппаратуры, с основной сети переменного тока на резервную, содержащее коммутирующее реле, управляемое ключевым элементом, на вход которого последовательно-встречно включены два выпрямительных моста, один из которых вторичной обмотке трансфор353317

Составитель В. Корнеева

Текред Л. Евдонов

Редактор А. Пейсоченко

Корректор Л. Бадылама

Заказ 433/1759 Изд. № 1323 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-ЗЗ, Раушская нао., д. 4/5

Тип. Харьк. фил пред. «Патент» матора, включенного в основную сеть, отлив чаюи ееся тем, что, с целью увеличения быстродействия и надежности, другая вторичная обмотка трансформатора подключена на вкод спнхроннзации автогенератора стабилизированного сннусоидального напряжения, вы.:од которого подключен к другому выпрямительлому мосту.
