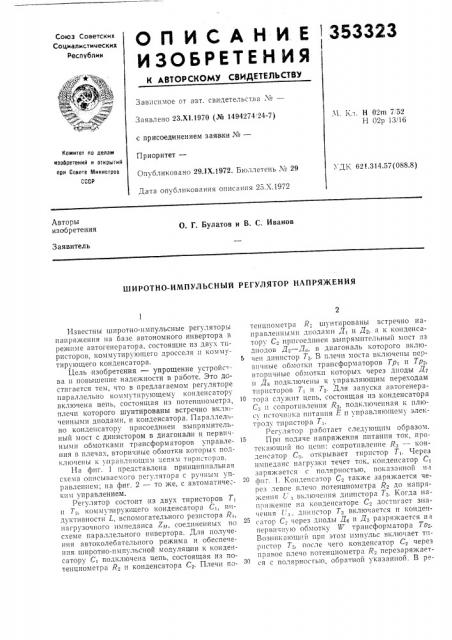

О П И С А Н И Е 353323

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Xo—

Заявлено 23.Х1.1970 (Ko 1494274 24-7) с присоединением заявки Хв—

Приоритет—

Опубликовано 29.1Х.1972. Бюллетень М 29

Ч. Кл. Н 02m 7,(52

Н О2р 1З,16

Комитет по делам изобретений и открытий при Совете Министров

СССР

i ДК 621.314.57(088.8) Дата опубликования описания 25.Х.1972

Авторы изобретения

О. Г. Булатов и В. С. Иванов

Заявитель

ШИРОТНО-ИМПУЛЬСНЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ

Известны широтно-импульсные регуляторы напряжения на базе автономного инвертора в режиме автогенератора, состоящие из двух тиристоров, коммутирующего дросселя и комм =тирующего конденсатора.

Пель изобретения — упрощение устройства и повышение надежности в работе. Это достигается тем, что в предлагаемом регуляторе параллельно коммутирующему конденсатору включена цепь, состоящая из потенцеиометра, плечи которого шунтированы встречно вклкченными диодами, и конденсатора. Параллельно конденсатору присоединен выпрямительный мост с динистором в диагоналки и первичными обмотками трансформаторов управления в плечах, вторичные обмотки которы., подключены к управляющим цепям тиристоров.

На фиг. 1 представлена принципиальная схема описываемого регулятора с ручным управлением; на фиг. 2 — то же, с автоматическим управлением.

Регулятор состоит из двух тиристоров Т, и Т,, коммупирующего конденсатора С,, пндуктивиости L, вспомогательного резистора R, нагрузочного импеданса Z, соединенных по схеме параллельного инвертора. Для получения автоколебательного режима и обеспечения широтно-импульсной модуляции к конденсатору С, подключена цепь, состоящая из потенциометра R2 и конденсатора С . Плечи потенциометра R-. шунтированы встречно направленными диодами Д, и Дз, а к конденсатору Сз зпрпсоедпиен выпрямительный мост из диодов Дз — Д;, в диагональ которого включен динистор Тз. В плечи моста включены первичные обмотки трансформаторов Тр, и Трз. вторичные обмотки которых через диоды Дт и Дз подключены к управляющим переходам тиристоров Т, и Тз. Для запуска автогенера1С тора служит цепь, состоящая из конденсатора

С-. и сопротивления R, подключенная к плюсу источника питания Е и управляющему электроду тиристора Т,.

Регулятор работает следующим образом.

Пр и подаче напряжения питания ток, протекающий по цепи: сопротивление тхз — конденсатор С.-, открывает тиристор Т,, Через импеданс нагрузки течет ток, конденсатор Ст заряжается с полярностью, показанной на фиг. 1. Конде!1сатор С, также заряжается через левое плечо потенциометра R, до напряжения t-, включения дшоистора Т,, Когда напряжение на конденсаторе С достигает значения (,,, динистор Т, включается и конден ° сатор С, через диоды Дс и Дз разряжается на перви шую обмотку тт трансформатора То,-.

Возникающий прп этом импульс включает тиристор Т, после чего конденсатор С, через правое плечо потенциометра Rz перезаряжается с полярностью, обратной указанной. В ре353323

2 зультате аналогичнык процессов включается т«!рпстор Т,. Время включенного состояния тирпстора Т, и, следовательно, время, в тече«-:ие которого через нагрузку протекает то«-;, определяют величиной левого плеча потенциометра l, а время включенного состояния тиристора Т, и, следовательно, время, в течение

I1oToj)oI о ток через пагрл зк IIB протекает, ollредсляют велич«шой правого плеча потенциометра, Изменяя положение движка потенциометра, меняют время включенного и выклю«еп ого состояния тиристора Т« так, что сумма зтик времен остается примерно постоянной. Таким образом !остигается широтно-импульсное регулирование среднего тока «ldгрузки.

Для автоматического регул!прова««ия и созда!и!я системы обратной связи одно пз плеч потенцпометра заменяют транзистором ПП1 (см. фиг. 2) Иредмет пзоорсте . i»

Ц«I!ротно-l!л«и льс!Iый pегуг!»тор 1 1 àïðÿæñâ нпя на базе автономного ипвертора в режи.»= авто: е«!ера- ора, состоящий из двуx тирпсто— ров. коммутирующего дросселя п кочмутпру«о!пего конденсатора, от.гичаюггги« ся теч, что, с цель«о упрощения H повышения надежности, параллельно коммутирующему конденсатору «зключепа цепь, состоящая;!з пот« иц«!Ол!ет«ра, плечи которого и!упт!!рованы встреч!ю вкл!оченнымп диодами, и конденсатора, параллельно которому присоед!«нен выпрямительные мост с дпнистором в диагонали и псрвич;«ыми обмотками трансформаторов у«1равленпя «3 плеча, вторичные обмотки которык подключены к управляющим цепям тпрпсторов.

353323

Hue Z

Составитель В. Круглова

Техред Л. Евдонов Корректор С. Сатагулова

Редактор А. Пейсоченко

Тип. Харьк. фил. пред. «Патент»

Заказ 430/1757 Изд. № 1324 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5
