Реферат

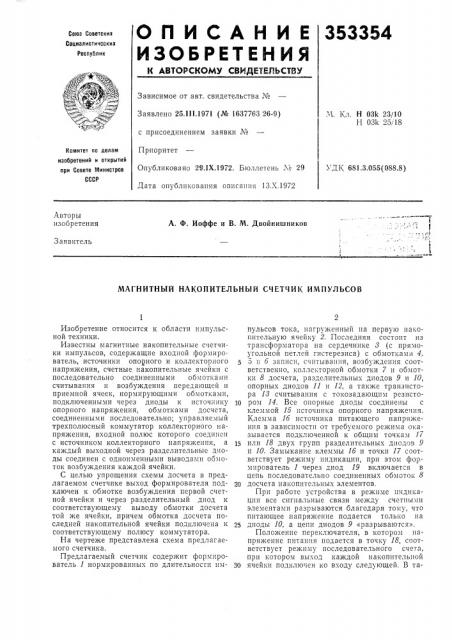

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

353354

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Хо

Заявлено 25.1II.1971 (№ 1637763 26-9) с присоединением заявки М

Приоритет

Опубликовано 29,IX.1972. Бюллетень М 29

Дата опубликования описания 1З.X.1972. 1. Кл. Н 03k 23/10

Н 03k 25/18

Комитет па делам изобретений и открытий при Совете Министров

СССР

УДК 681.3.055(088.8) Авторы изобретения

А, Ф. Иоффе и В. М. Двойнишников

Заявитель

МАГНИТНЫЙ НАКОПИТЕЛЬНЫЙ СЧЕТЧИК ИМПУЛЬСОВ

Изобретение относится к области импульсной техники.

Известны магнитные накопительные счетчики импульсов, содержащие входной формирователь, источники опорного и коллекторного напряжения, счетные накопительные ячейки с последовательно соединенными обмотками считывания и возбуждения передающей и приемной ячеек, нормирующими обмотками, подключенными через диоды к источ тику опорного напряжения, обмотками досчета, соединенными последовательно; управляемый трехполюсный коммутатор коллекторного напряжения, входной полюс которого соединен с источником коллекторного напряжения, а каждый выходной через разделительные диоды соединен с одноименными выводами обмоток возбуждения каждой ячейки.

С целью упрощения схемы досчета в предлагаемом счетчике выход формирователя подключен к обмотке возбуждения первой счетной ячейки и через разделительный диод к соответствующему выводу обмотки досчета той же ячейки, причем обмотка досчета последней накопительной ячейки подключена к соответствующему полюсу коммутатора.

На чертеже представлена схема предлагаемого счетчика.

Предлагаемый счетчик содержит формирователь 1 нормированных по длительности нмпульсов тока, нагруженный на первую накопительную ячейку 2. Последняя состоит из трансформатора на сердечнике 8 (с прямоугольной петлей гистерезиса) с обмотками 4, 5 и 6 записи, считывания, возбуждения соответственно, коллекторной обмотки 7 и обмотки 8 досчета, разделительных диодов 9 и 10, опорных диодов 11 и 12, а также транзистора 18 считывания с токозадающим резистоlo ром 14. Все опорные диоды соединены с клеммой 15 источника опорного напряжения.

Клемма 16 источника питающего напряжения в зависимости от требуемого режима оказывается подключенной к общим точкам 17

1s или 18 двух групп разделительных диодов 9 и 10. Замыкание клеммы 16 и точки 17 соответствует режиму индикации, при этом формирователь 1 через диод 19 включается в цепь последовательно соединенных обмоток 8

20 досчета накопите IbHblx элементов.

При работе устройства в режиме индикации все сигнальные связи между счетными элементами разрываются благодаря тому, что питающее напряжение подается только на

2S диоды 10, а цепи диодов 9 «разрываются».

Положение переключателя, в котором Ilaпряжение питания подается в точку 18, соответствует режиму последовательного счета, при котором выход каждой накопительной

30 ячейки подключен ко входу следующей. В та353354

Предмет изобретсння

Г

Г

7Я X !

I (2

Составитель А. Горбачев

Техред Е. Борисова

Редактор Т. Морозова

Корректор 3. Тарасова

Заказ 3514,2 Изд. ¹ 1432 Т»раж 406 Подппс ое

ЦНИИПИ Коь:итста по делам изобрете1и1й и отк1>ытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2 ком режиме оказываются «разорванными» цепи диодов 10 и 19.

Таким образом, предлаг асмая ко»»:óòац :l l позволяет применять один и тот жс формирователь для последовательного счета и досчета.

В качестве коммутатора мо>ксг быть использован любой двоичный потснц11альный злемент, например триггер.

Магнитный накопительный счетчик импульсов, содержащий входной формирователь, licточники коллскторного и опорного напряжения, счетные накопительные ячейки с послсловательно соединенными обмотками считывания и возбу>кдения передающей и приемной ячеек, нормпрующими обмот .мп,, подключенными через диоды к источнику опорного напряжения, обмотками досчета, соедн: сн ы»н последовательно, управляемый трехполюсный

5 комм) THTQI> кол Iol Topllol o напря>кения, входной полюс которого соединен с источником коллскторного напряжения, а каждый выходной через разделительные диоды соединен с

Одноименными выводами Оомоток Возоу>кде10 ния каждой ячейки, отличагош,ийся тем, что, с целью упрощения схемы досчета, выход формирователя подключен к обмотке возбу>кдсния первой счетной ячейки и через разделительный диод к соответствующему выводу об15 мотки досчста той >кс ячейки, причем оо.,огка досчета последней накопительной ячейки подключена к соответствующему полюсу коммутатора.
