Патент ссср 353397

Патент ссср 353397

Иллюстрации

Показать все

Реферат

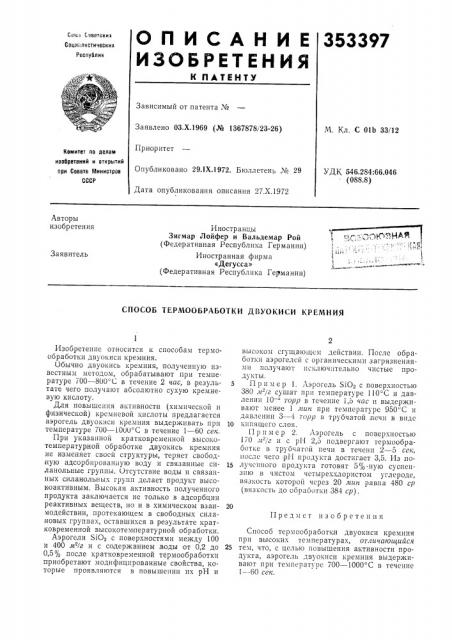

353397

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

001сз 1 оеетскит

Социалистических

Республик

Зависимый от патента ¹

Заявлено 03,Х.1969 (№ 1367878/23-26) М, Кл. С Olb 33/12

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 29.1Х.1972. Бюллетень Л" 29

УДК 546.284:66.046 (088.8) Дата опубликования описания 27.Х.1972

Авторы изобретения

Иностранцы

Зигмар Лойфер и Вальдемар Рой (Федеративная Республика Германии) Иностранная фирма

«Дегусса» (Федеративная Республика Германии) I

Заявитель

СПОСОБ ТЕРМООБРАБОТКИ ДВУОКИСИ КРЕМНИЯ

1

Изобретение относится к способам термообработки двуокиси кремния.

Обычно двуокись кремния, полученную известным методом, обрабатывают при температуре 700 — 800 С в течение 2 час, в результате чего получают абсолютно сухую кремневую кислоту.

Для повышения активности (химической и физической) кремневой кислоты предлагается аэрогель двуокиси кремния выдерживать при температуре 700 — 1000 С в течение 1 — 60 сек.

При указанной кратковременной высокотемпературной обработке двуокись кремния не изменяет своей структуры, теряет свободную адсорбированную воду и связанные силанольные группы. Отсутствие воды и связанных силанольных групп делает продукт высокоактивным. Высокая активность полученного продукта заключается не только в адсорбции реактивных веществ, но и в химическом взаимодействии, протекающем в свободных силановых группах, оставшихся в результате кратковременной высокотемпературной обработки.

Аэрогели Si02 с поверхностями между 100 и 400 м /г и с содержанием, воды от 0,2 до

0,5% после кратковременной термообработки приобретают модифицированные свойства, которые проявляются в повышении их рН и высоком сгущающем действии. После обработки аэрогелсй с органическими загрязнениязlи полу ч310T псl .лючптельно чистые прОдукты.

5 Пример 1. Аэрогель Sion с поверхностью

380 л1а/г сушат прп температуре 110 С и давлении IO — торр в течение 1,5 час и выдерживают менее 1 мин при температуре 950" С и давлении 3 — 4 торр в трубчатой лечи в впдс

10 1 нп11щсго слоя.

Пример 2. Аэрогель с поверхностью

170 лта/г и с рИ 2,5 подвергают термообработкс в трубчатой печи в теченп 2 — 5 сек, после чего рl-l продукта достигает 3,5. Из по15 лучснного продукта готовят 5% -ную суопензию в чистом четыреххлористом углероде, вязкость которой через 20 мин равна 480 ср (вязкость до обраооткп 384 ср).

Предмет изобретения

Способ термообработки двуокиси кремния при высоких температурах, отличающийся

25 тем, что, с целью повышения активности продукта, аэрогель двуокиси кремния выдерживают при температуре 700 — 1000 С в течение

1 — 60 сек.
