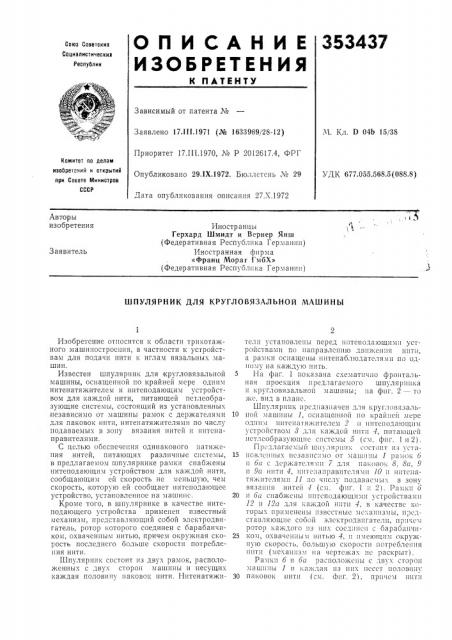

О П И С А Н И Е 353437

ИЗОЬЕЕТ ЕНИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

М, Кл. D 04Ь 15/38

Заявлено 17.111.1971 (№ 1633969128-12)

Приоритет 17.III.1970, ¹ P 2012617.4, ФРГ

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 677.055.568.5 (088.8) Опубликовано 29.1Х.1972. Бюллетень № 29

Дата опубликования описания 27,Х.1972

Авторы изобретения

Иностранцы

Герхард Шмидт и Вернер Янш (Федеративная Республика Германии) Иностранная фирма

«Франц Мораг ГмбХ» (Федеративная Республика Германии) Заявитель

ШПУЛЯРНИК ДЛЯ КРУГЛОВЯЗАЛЪНОЙ МАШИНЫ

Изобретение относится к области трикотажного машиностроения, в частности к устройствам для подачи нити к иглам вязальных машин.

Известен шпулярник для кругловязальной машины, оснащенной по крайней мере одним нитенатяжителем и нитеподающим устройством для каждой нити, питающей пстлсобразующие системы, состоящий из установленных независимо от машины рамок с держателями для паковок нити, нитенатяжителями Ilo числу подаваемых в зону вязания нитей н ннтснап р авителя ми.

С целью обеспечения одинакОВОГО нат5!жс пия нитей, питающих различные снстемы, в предлагаемом шпулярнике рамки снабжены нитеподающим устройством для каждой нити, сообщающим сй скорость не меньшую, чем скорость, которую ей сообщает нитсподающее устройство, установленное на машине.

Кроме того, в шпулярнике в качестве нитеподающего устройства применен известный механизм, прсдстаВляlощий сооой элсктродВИгатель, ротор которого соединен с барабанчиком, охвачсш1ым нитью, причем окру?кная скорость последнего больше скорости потребления нити.

Шпулярник состоит из двух рамок, расположенных с двух сторон машины и несущих каждая половину наковок нити. Иитенатяжители установлены перед нптспода ощнмн устройствахп1 по направлению двнжсн1гя нити, а рамки оснащены нитснаблюдатслямн iio одно.;1у на каждую нить.

5 Иа фиг. 1 показана схeiiaT»«IIo фронтальная проекция предлагаемого шпулярннка и кругловязальной машины; на фнг. 2 — To жс, вид в плане.

Шпулярннк предназначен для кругловязаль10 ной машины 1, оснащенной iio крайней мере одш1м нитсиатяжнтелсм 2 н нптспода1ощнм устройством 8 для каждой нити 1, пнта1ощсй нстлсобразующис системы 6 (см, фнг. 1 и 2).

П рсдл аГас. iiьlй ш11т;I я рн11к состоиT из т CTII

15 новлс1шых Iicuauirc:1мо от машины 1 рамок 6

6Q с дсржатс7ям11 для ттаковок 8. 8Q, 9 н 90 нити 4, шпс:1аправнтслямн 10 11 ш1тснатяжнтслямн 11 по числу подавасмыx. в зону вязания нитей 1 (см. фнг, l и 2). Рамки 6

20 н 6а снабжены нптсподающнмн устройствами

12 II 12Q д,ля 1 .аждой ililти .2 -, торых применены нзвсстныс механизмы, представляющие собой электродвигатели, при с« ротор каждого liu IIII сосд;шсн с барабанчн25 1 ох1, ОхВачен11ым нитью 4, ll 11ме101цнм Окружную скорость, большую скорости потребления

1штн (механизм на чертежах нс раскрыт).

Рам! 11 6 н 6Q 1)аспОложciuui с дВ . стopoii машн11ы 1 н каж 7а51 нз н11х IlcccT 11070BIIII3

30 паковок нити (".м. Й11Г. 2), причем шп.1

353437 с паковок 8а, 9а соединены с внутренними кг>нца. ЕИ нитей с паковок 8 II 9, ITQ 06ccIIQ I>Iвает непрерывную работу машины 1.

Нитенатя>кители 11 установлены перед нитеподающнмн усгройствамн 12 и 12а по направлешпо движения НЕЕ11п 4.

Рамки б и ба оснащены также ннтснаблюдатслями 18 и 18а по одному па каждую нить, Шпулярник работает следующим образом.

Нити 4 с паковок 8 и 9 (8а. н 9а) заправляют через ннтенаправителп 10, нитснатяжнтсли 11, нитснаблюдатсли 18 п 18а, ннтснодающие устройства 12 п 12а рамок б и ба и направляют к нитсподающнм устройствам 2черсз е!итенатяжнтсле! 8 Е,>уг.10вязальной мBIIIII1, C Н07ЕонЕьЕ0 кот01>ы ; 171ITBIOT II!ITS VIII 4 петлеобразующне системы 5 (см. фиг. 1 и 2).

Различие в длине нитей 4 от разлнчнык паковок 8 н 9 (8а, 9a) до петлеобраByiom;Iv: систем 5;i возни ающес и результате этого разлггчнс;7 н>; натя>ксепги компенсируют с помощью устроиств 12 и 12а опсрежаюгцей нитеподачн, Пред.,гст изобретения

1. Шпуляе>НЕ!к для кругловязальной маши пы, оснащенной по крайней морс одним нптснатяжителем и нитсподающнм устройством для IIB>I OEI пити, пита!ошей пстлсобразуЕощис системы, состоящий из установленны.; независимо от машины рамок с держателями для паковок пити, шленатя>кеЕтелягги по числу подавасмы>г в зону вязания нитей и нитенаправптслями, отличающийся тем, что, с целью обсспсчения одинакового натяжения нитей, пптающик различные системы, рамки снабжены нитеподающим устройством для каждой

10 нити, сообщагощнм ей скорость не меньшую, чем скорость, которую сообщает ей нитеподающсс устройство, установленное на машине.

2. Шнулярник по п. 1, отличсющийся тем, что в качестве нитеподающего устройства при15 менеи известный мсканизм, представляющий собой электродвигатель, ротор которого соединен с барабаегчикогг, о>;вачснным нитью, причем окружная скорость последнего больше скорости потребления нити.

20 3. Шпулярник по п. 1, отлггчающийся тем, что он состоит нз дву.: рамок, расположенны.; с дву>: сторон машины и нссущик каждаяполовину паковок нити.

4. Шпулярник по п. 1, отличающийся тем, 25 что нитснатя>кители установлсiibi перед нитеподагощи>ЕИ устройствами по направлению движения нити.

5. Шпулярник по п. 1, отличагогиийся тем, что раггки оснащены ннтенаблюдателями Е70

ЗО одно яу на каждую пить.
