Реферат



Ф7МВттистзтта т :»: ..."т

% Ф

353650

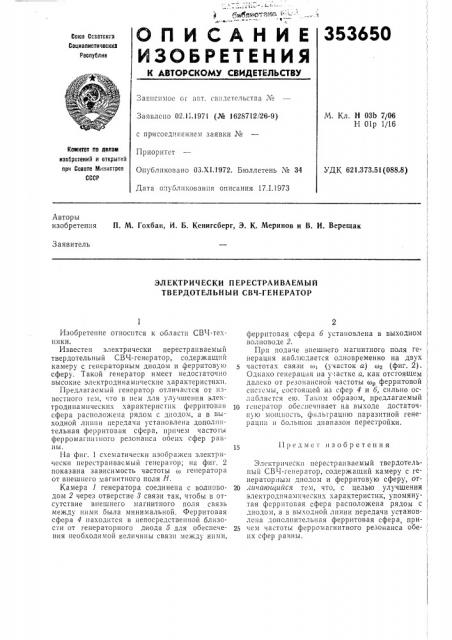

О П И C A Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CGKl8 Ссветскка

Социалистическиз

Республик

Зависимое ог агт. свидетельства №

М. Кл. Н 03Ь 7/06

Н Оlр 1/16

Заявлено 02.11.1971 (№ 1628712 26-9) с присоед...l-.гнием заявки ¹

Приоритет

Опубликовано ОЗ.Х1.1972. Бюллетень ¹ 34

Дата опубликования описания 17.1.1973

1 !

УДК 621.373.51(088.8) (| (!

Комитет ло делаи иасбретеккй и открытий при Совете Мккистрав

СССР

Авторы изобретения П. М. Гохбан, И. Б. Кенигсберг, Э. К. Меринов и В. И. Верещак

Заявитель

ЭЛЕКТРИЧЕСКИ ПЕРЕСТРАИВАЕМЫЙ

ТВЕРДОТЕЛЪНЫЙ СВЧ-ГЕНЕРАТОР

Предмет изобретения

Изобретение относится к области СВЧ-те«ники.

Известен электрически перестрапваемый твердотельный СВЧ-генератор, содержащий камеру с генераторным диодом и ферритовую сферу. Такой генератор имеет недостаточно высокие электродинамическпе характеристики, Предлагаемый генератор отличается от известного тем, что в нем для улучшения электродинамнческпх «арактернстнк ферритов 151 сфера расположена рядом с диодом, а в выходной линии передачи установлена допол5штельная ферритовая сфера, причем частоты ферромагнитного резонанса ooell«сфер равны.

llа фиг. 1 с«ематически изображен электрически перестраиваемый генератор; на фиг. 2 показана зависимость частоты (0 генератора от внешнего магнитного поля 1т .

Камера 1 генератора соединена с волноводом 2 через отверстие 3 связи так, чтобы в отсутствие внешнего магнитного поля связь между ними была минимальной. Ферритовая сфера 4 находится в непосредственной близости от генераторного диода б для обеспечения необходимой величины связи между нпмн, ! ( (2 ! ! ферритовая сфера 6 установлена в выходном волноводе 2.

При подаче внешнего магнитного поля ге- нерация набл5одается одновременно на двух частотах связи о55 (участок а) сто (фиг. 2) . !

Однако генерация на участке а, как отстоящем; далеко от резонансной частоты отр феррптовой системы, состояшей из сфер 4 и б, сильно ос- л абляется ею. Таки м образом, предлагаемый

1р генератор обеспечивает на вы«оде достаточ| т могцность, фплырацпю паразитной генерации и большоп диапазон перестройки.

Электрически перестраиваемый твердотель-, ный СВЧ-генератор, содержащий камеру с ге- нераторным диодом и ферритовую сферу, от20 личаюциися тем, что, с целью улучшения, электродпнампчески«характеристит(, т помян 5тая ферритовая сфера расположена рядом с диодом, а в вы«одной линии передачи установлена дополнительная ферритовая сфера, при-!

2з чем частоты ферромагнитного резонанса обеих сфер равны, фиг,1 и
