Имитатор снегопада

Имитатор снегопада

Иллюстрации

Показать все

Реферат



353732

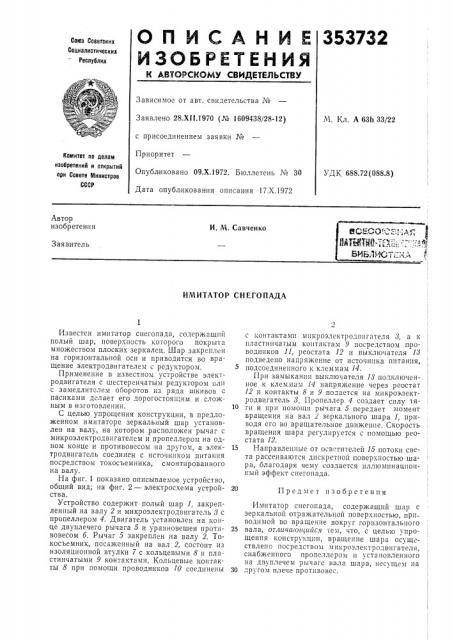

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублии

Зависимое от авт. свидетельства №

М. К.ч. А 63h 33/22

Заявлено 28.Х11.1970 (Л" 1609438/28-12) с присоединением заявки №

Приоритет

Опубл иковано 09.Х.1972. Бюллетень № 30

Дата опубликования описания 17.Х.1972

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

УДК 688.72(088.8) Автор изобретения

И. М. Савченко

Заявитель

ИМИТАТОР СНЕГОПАДА с контактами микроэлектродьигателя 3, а к ( пластинчатым контактам 9 посредством IIpO водников 11, реостата 12 и выключателя 18 подведено напряжение от источника питания, ( подсоединенного к клеммам 14.

При замыкании выключателя 18 подключенное к клеммам 14 напряжение через реостат

12 и контакты 8 и 9 подается на микроэлектродвигатель 8 Пропеллер 4 создает силу тя10 ги и при помощи рычага 5 передает момент вращения на вал зеркального шара 1, приводя его во вращательное движение. Скорость вращения шара регулируется с помощью реостата 12.

15 Направленные от осветителей 15 потоки света рассеиваются дискретной поверхностью шара, благодаря чему создается иллюминационпыи эффект снегопада.

Имитатор снегопада, содержащий шар с зеркальной отражательной поверхностью, приводимой во вращение вокруг горизонтального

25 вала, отлича ои;ийся тем, что, с целью упрощения конструкция, вращение шара осуществлено посредством микроэлектродвигателя, снабженного пропеллером и установленного на двуплечем рычаге вала шара, несущем на

30 другом плече противовес.

Известен имитатор снегопада, содержащий полый шар, поверхность которого покрыта множеством плоских зеркалец. Шар закреплен на горизонтальной оси и приводится во вращение электродвигателем с редуктором.

Применение в известном устройстве электродвигателя с шестеренчатым редуктором илп с замедлителем оборотов из ряда шкивов с пасиками делает его дорогостоящим и сложным в изготовлении.

С целью упрощения конструкции, в предложенном имитаторе зеркальный шар установлен на валу, на котором расположен рычаг с микроэлектродвигателем и пропеллером на одном конце и противовесом на другом, а электродвигатель соединен с источником питания посредством токосъемника, смонтированного на валу.

На фиг. 1 показано описываемое устройство, общий вид; на фиг. 2 — электросхема устройства.

Устройство содержит полый шар 1, закрепленный на валу 2 и микроэлектродвигатель 8 с пропеллером 4. Двигатель установлен на конце двуплечего рычага 5 и уравновешен противовесом б. Рычаг 5 закреплен на валу 2. Токосъемник, посаженный на вал 2, состоит из изоляционной втулки 7 с кольцевыми 8 и пластинчатыми 9 контактами. Кольцевые контакты 8 при помощи проводников 10 соединены

Предмет изобретения

353732

РиГ. t

Составитель Г. Завьялова

Редактор А. Бер

Техред 3. Тараненко

Корректор С. Сатагулова

Заказ 3336, 9 Изд. № !377 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д, 475

Типография, пр. Сапунова, 2

2. Имитатор снегопада по п. 1, отличающийся тем, что в качестве противовеса использован другой, аналогичный первому, микроэлектродвигатель.

3. Имитатор снегопада по п. 1, отличающийся тем, что питание током электродвигателя осуществлено посредством токосъемника, помещенного на валу шара.
