Устройство для вытяжки стержней

Устройство для вытяжки стержней

Иллюстрации

Показать все

Реферат

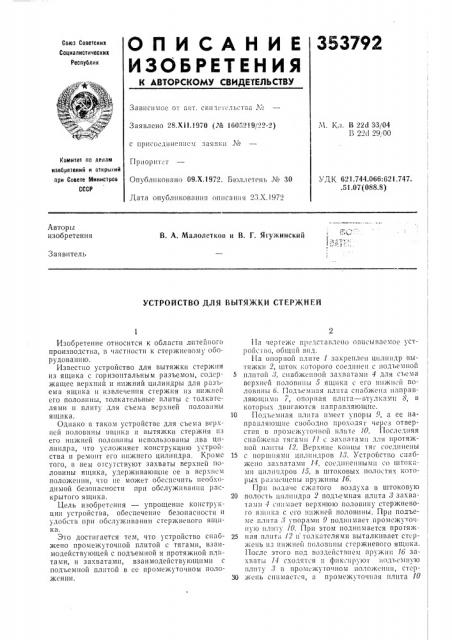

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!оа Советских

Социалистических

Республик

;жК413

За Виси мое QT а!3т. cBII 1е I cëücTB3,Х"

Заявлено 28.Х11.! 970 (¹ 1600? т 9/>2- ) М. Кл. В 22d 38/04

В 22(l 29,,00

Комитет по делам иаобретеиий и открытий при Совете Мииистрао

СССР

Приорит-т

Опубликовано 09.Х.1972. 1>IOJaJICTCII» М 30

Дата опубликовация описания 23.Х.1972

УДК 621.744.066:621.747..51.07 (088.8) Авторы изобретения

В. А. Малолетко13 и В, Г. Ягужинский

Заявитель

УСТРОЙСТВО ДЛЯ ВЫТЯ)ККИ СТЕР?КНЕЙ с присосдииеиис ц заявки М

Изобретение относится к области литейного производства, в частности к стержневому оборудованию.

Извсстио устройство для вытяжки стержня из ящика с горизонтальным разъемом, содср- 5 жащее верхний и нижний цилиндры для разьема ящика и извлечения стержня из IIII>I Iiei его половины, толкательиые плиты с толкателями и плиту для съема веря!ей половины ящика. 10

Однако В таком устройстве для съема верхцсй половины ящика и вытяжки стержня из

cro нижней половицы использованы два цилиидра, !то уело>к>!яет 1(oflcTph кци10 устройства и ремонт его нижнего цилиндра. Кроме 15 того, в цем отсутствуют захваты веря!ец 110 ловииы ящика, удерживающие се в веря см поло>кеции, гго цс может обеспечить иеобходимой безопасности при обслуживании раскрытого ящика. 20

Цель изобретения — упрощение коиструкции устройства, обеспечение безопасности и удобс в при обслужilB3»1111 стержневого ящика.

Это достигается тем, что устройство сцабжено промежуточной плитой с тягами, взаимодействующей с подъемной и протяжной плитами, и захватами, взаимодействующими с под.ьемцой плитой в сс промежуточном положении, 30 (113 lcj)Tc>l(c представлсцО ОпцсываемОВ 3 сТ

Г1 0 и с г 13 О, 0 О Щ ц и в и Д.

1-13 0IIOplioII »ëèiå 1 закреплен цилиндр вы-! яжкц 2>, IIIT01(1;0Topol о coBдцпец с 1103ъемиой ( плитой 8, снабженной захватамц 4 для съема

BepuIcII половины 6 ящика с его нижн"i половицы 6. Подъемиая плита cil láæсца направляющими 7, опорная плита — втулк3ми 8, в которых двигаются иаправляющие.

Подъемная плита имеет упоры 9, а ее 113правляющие свободно проходя г через отверстия в промежуточной плите 10. Г1ос:!едияя сиабжеиа тягами 11 с захватами для протяжной плиты 12. Верхцис концы тяг соединены с поршнями цилиндров И. Устройство снабжено 3 ах!33та ми 11, сосдц!:.Сипы ми с0 ц!тока()1II LIII iII!IдрОВ 13, В IIITOI(OBbl)(полоi Tfl>(KOTOрых размсщсцы пружин!ы 16. (Гlри подаче сжатого воздуха в щтоковую полость цилиидра 2 подъемная плита > захва-! ами 1 с!шмает верхнюю половину стержиевого ящика с его и:!жисй половицы. Прц подъеме плита, > упорами 9 поднимает пров!сжуто 1цу10 пли)у 10. При этом поднимается протяжная плит» 12 и толкателями выталкивает стержень из иижией половины стержневого ящика, 11ослс этого под воздействием пружин 16 заxB3TBI !-1 сходятся и фиксцру!О! Водъсх!иую плитм ) 13 прок!С>к ГО 1 по в! поло?Кении, сТсржень сиимается, а промсжуточцая плита 10

353792

16

Составитель И. Куницкан

Техред А. Камышникова

Корректоры: Л. Корогод и В. Петрова

Редактор Т. Фадеева

Заказ 3466/11 Изд. № 1424 Тираж 406 Подписное

4НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 цилиндрами 18 опускается, причем толкатели опускаются вместе с протяжной плитой 12. B таком положении производится очистка, обдув и опрыскивание стержневого ящика, после чего верхняя половина ящика опускается и накрывает его нижнюю половину, Предмет изобретения

Устройство для вытяжки стержней из ящиков с горизонтальным разъемом, содержащее цилиндр вытяжки, протяжную с толкателем и подъемную с захватами плиты, отличающееся тем, что, с целью упрощения конструкции, ооеспечения безопасности и удобств при обслуживании стержневого ящика, оно снабжено промежуточной плитой, размещенной между. подъемной и опорной плитами, в которой закреплены тяги, связанные с одной стороны с приводом их перемещения, а с другой — с протяжной плитой, и фиксирующими подъемную плиту в промежуточном положении захватами.
