353840

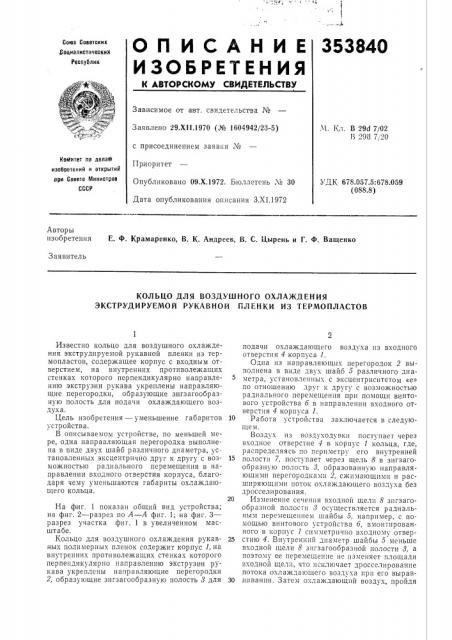

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских,Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 29.XI I.1970 (№ 1604942/23-5) с присоединением заявки №

Пр,иоритет

Опубликовано 09,Х.1972. Бюллетень ¹ 30

Дата опубликования описания 3.XI.1972. 11. Кл. В 29d 7/02

В 29С1 7/20 кохтитет по делает изобретений и открытий при Совете Министров

СССР

УДК 678.057.5:678.059 (088.8) Авторы изобретения Е. Ф. Крамаренко, В. К. Андреев, В. С. Цырень и Г. Ф. Ващенко

Заявитель

КОЛЬЦО ДЛЯ ВОЗДУШНОГО ОХЛАЖДЕНИЯ

ЭКСТРУДИРУЕМОЙ РУКАВНОЙ ПЛЕНКИ ИЗ ТЕРМОПЛАСТОВ

Известно кольцо для воздушного охлаждения экструдируемой рукавной пленки из термопластов, содержащее корпус с входным отверстием, на внутренних противолежащих стенках которого перпендикулярно направлению экструзии рукава укреплены направляющие перегородки, образующие зигзагообразную полость для подачи охлаждающего воздуха.

Цель изобретения — уменьшение габаритов устройства.

В описываемом устройстве, по меньшей мере, одна направляющая перегородка выполнена в виде двух шайб различного диаметра, установленных эксцентрично друг к другу с возможностью радиального перемещения в направлении входного отверстия корпуса, благодаря чему уменьшаются габариты охлаждающего кольца.

На фиг. 1 показан общий вид устройства; на фиг. 2 — разрез по А — А фиг. 1; на фиг. 3— разрез участка фиг. 1 в увеличенном масштабе.

Кольцо для воздушного охлаждения рукавных полимерных пленок содержит корпус 1, на внутренних противолежащих стенках которого перпендикулярно направлению экструзии рукава укреплены направляющие перегородки

2, образующие зигзагообразную полость 8 для подачи охлаждающего воздуха из входного отверстия 4 корпуса 1.

Одна из направляющих перегородок 2 выполнена в виде двух шайб 5 различного диаметра, установленных с эксцентриситетом «е» по отношению друг к другу с возможностью радиального перемещения при помощи винтового устройства б в направлении входного отверстия 4 корпуса 1.

10 Работа устройства заключается в следующем, Воздух из воздуходувки поступает через входное отверстие 4 в корпус 1 кольца, где, распределяясь по периметру его внутренней

15 полости 7, поступает через щель 8 в зигзагообразную полость 8, образованную направляющими перегородкамн 2, сжимающими и расширяющими поток охлаждающего воздуха без дросселирования, 20 Изменение сечения входной щели 8 зигзагообразной полости 8 осуществляется радиальным перемещением шайбы 5, например, с помощью винтового устройства б, вмонтированного в корпус 1 симметрично входному отвер25 стию 4. Внутренний диаметр шайбы 5 меньше входной щели 8 зигзагообразной полости 8, а поэтому ее перемещение не изменяет площади входной щели, что исключает дросселирование потока охлаждающего воздуха грп его вырав30 нивании. Затем охлаждающий воздух, пройдя

353840 ряд камер 9 с перфорированными отверстия° ми 10, имеющими фильтрующие сетки 11, поступает во внутреннюю полость 12, где охлаждает пленочный рукав.

Предмет изобретения

Кольцо для воздушного охлаждения экструдируемой рукавной пленки из термопластов, содержащее корпус с входным отверстием, на внутренних противолежащих стенках которого перпендикулярно направлению экструзии рукава укреплены направляющие перегородки, образующие зигзагообразную полость для подачи охлаждающего воздуха, отличающееся

5 тем, что, с целью уменьшения габаритов устройства, по меньшей мере, одна направляющая перегородка выполнена в виде двух шайб различного диаметра, установленных эксцентрично друг к другу с возможностью радиаль10 ного перемещения в направлении входного отверстия корпуса.,353840

f2
