Реферат



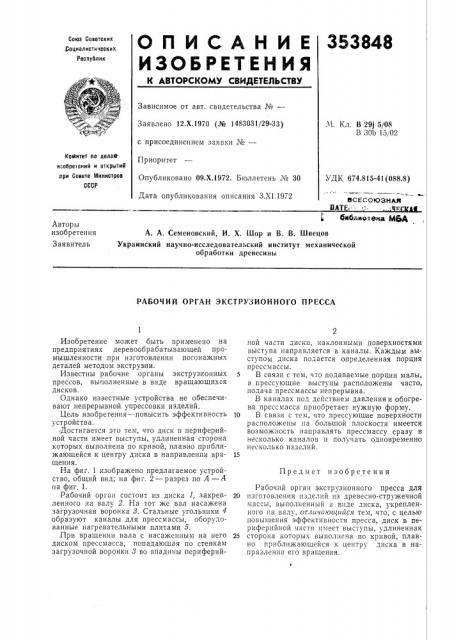

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветскик,Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 12.Х.1970 (№ 1483031/29-33) с присоединением заявки №вЂ”

Приоритет

Опубликовано 09.Х.1972. Бюллетень № 30

Дата опубликования описания З.XI.1972

М. Кл. В 29j 5/08

В 301т 15,02

Комитет по делай изобретении и открытий при Совете Мииистров

СССР

УДК 674.815-41 (088.8) ВСЕСОЮЗНАЯ

ПЛТЕ : бнблиотвка МЬА

Авторы изобретения

Заявитель

А. А. Семеновский, И. Х. Шор и В. В. Швецов

Украинский научно-исследовательский институт механической обработки древесины

РАБОЧИЙ ОРГАН ЭКСТРУЗИОННОГО ПРЕССА

Предмет изобретения

Изобретение может быть применено на предприятиях деревообрабатывающей промышленности при изготовлении погонажных деталей методом экструзии.

Известны рабочие органы экструзионных прессов, выполненные в виде вращающихся дисков.

Однако известные устройства не обеспечивают непрерывной упрессовки изделий.

Цель изобретения — повысить эффективность устройства. Достигается это тем, что диск в периферийной части имеет выступы, удлиненная сторона которых выполнена по кривой, плавно приближающейся к центру диска в направлении вращения.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез по А — Л на фиг. 1.

Рабочий орган состоит из диска I, закрепленного на валу 2. На тот же вал насажена загрузочная воронка 3. Стальные угольники 4 образуют каналы для прессмассы, оборудованные нагревательными плитами 5. ,При вращении вала с насаженным на него диском прессмасса, попадающая по стенкам загрузочной воронки 8 во впадины периферийной части диска, наклонными поверхностями выступа направляется в каналы. Каждым выступом диска подается определенная порция прессмассы.

5 B связи с тем, что подаваемые порции малы, а прессующне выступы расположены часто, подача прессмассы непрерывна.

В каналах под действием давления и обогрева прессмасса приобретает нужную форму.

10 В связи с тем, что прессующие поверхности расположены»а большой плоскости имеется возможность направлять прессмассу сразу в несколько каналов и получать одновременно несколько изделий.

Рабочий орган экструзнонного пресса для

20 изготовления изделий из древесно-стружечной массы, выполненный в в де диска, укрепленного на валу, от;гичаюгиийся тем, что, с целью повышения эффективности пресса, диск в периферийной части имеет выступы, удлиненная

25 сторона которых выполнена по кривой, плавно приближающейся к центру диска в направлении его вращения.

353848

A-A Ри8. 2
