Реферат



- Я 45385 / /

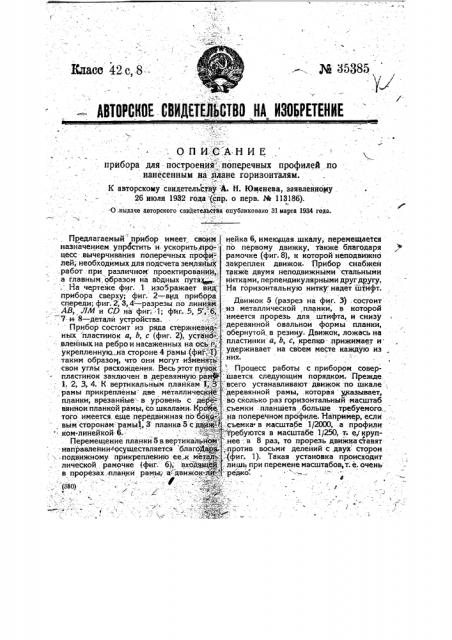

Власе 42с, 8-— АВТОРСНОЕ-СВИДЕТЕЛЪСТВВ НА ИЗОБРЕТЕНИЕ

О П И--C:- А Н И Е прибора для построения.-:- поперечных профияей по нанесеннйм на йлане горизонталям.

К авторскому свидетельству:А. Н. Юменева, заявлейному

26 июля 1932 года:.(спр. о перв. J4 113186).. -0 .выдаче авторского свидетельства опубликовано 31 марта 1934 года. (380)1 "%

Я Щф

У

Предлагаемый прибор имеет . своим 1 назначением упростить и. ускорить про-." цесс. вычерчивания поперечных профи=.. лей, необходимых для подсчета зеМляь1ыХ работ при различном проектировайии,; а главным, образом на.водных путях:.

, На чертеже фиг..1 йзоэражает вид прибора сверху; фиг. 2 †. вид прибора спереди; фиг. 2; 3,4 †разре по линиям",.

АВ, ЛМ и CD на фиг .--1; ф йг,.5, 5 - ;:-:б;

7--и- 8 — деталй устройства. Прибор состоит из ряда стержневйд ных пластинок а, b, с (фиг. 2), устано =;-.

: вленных на реброи насаженных на ось,г,,- . . укрепленнукьна стороне 4 рамы.(фйг.;-:-1) .таким образом, что они могут -изменять =:. свои углы расхождения. Весь этот пучок пластинок заключен в деревяннуюраиф1, 2, 3, 4. К вертикальйым планкам 1",:3 рамы прйкреплены две металлические планки, врезанйые в уровень с дере=: вяннои планкой рамы, со шкалами. Кроме того имеется. еще передвижная- по боке . .:; вым сторонам: рамы1, 3" планка 5 с дюж= .Т ком-линейкой 6.

Перемещение планки 5 в вертикалью = . направлении осуществляется благоДа1у. ,.подвижному: прикреплению еек металь,. лической рамочке (фиг 5); входящей в прорезах планкй рамы; а-:движок-лф-,."".

/ нейка 6, имеющая.шкалу; перемещается

bio первому движку, также благодаря рамочке (фиг. 8), к которой неподвижно

:закреплен движок. Прибор снабжен также двумя неподвижными стальными нитками, перпендикулярными друг другу.

На горизонтальную нитку надет штифт.

Движок 5 (разрез на фиг. 3),состоит

-из . металлической планки, в которой имеется прорезь для штифта, и снизу деревянной овальнои формы планки, обернутой.в резину. Движок, ложась на пластинки а, b, с, крепю- прижимает и удерживает на своем месте каждую из них.

Процесс работы с прибором совер:шается следующим порядком. Прежде. всего устанавливают движок -по шкале, деревянной рамы, . которая указывает, во сколько раз горизонтальный -масштаб съемки планшета, больше требуемого . йа попереЧном профиле. г1аПример, если съемка в масштабе 1/2000, .а профили. —:требуются в масштабе 1Р50, т; е,гкрупнее-;-в 8 раз, то прорезь движка ставят ,-против восьми делений с,двух сторон

:(фиг. 1). Такая установка происходит лишь, при перемене масштабов, т.е. очень редко.

4 фигб фйеУ

Щф фис8

yarr4 ъ (12. -Ьа . 3690 — 2

Прперечный профиль, -нанесеный на ,планшет топографической съемки, изображающийся в плане прямой линией, .- - проведенной HopNallbHO к трассе, совме= щается со- стальной .горизонтальной нитью, а вертикальная нить совмещается в данном месте с трассой. После совмещвйия берут штифт на горизонтальной нитке, устанавливают его точно над гори.зонталями, через которые прошел попе-речный профиль, и йодводят каждый раз к штифту новые пластинки, причем продолжают. так ро-гребуемой ширины про.-филя, 3=спи окажется, что пластинок нехватает (что может быть. редко), то, за -метив;конец, поступают далее как с ноsbIM профилем. Установив пластинки над горйзенталями, закрывают далее движок совсем. Для этого, придерживая на своем месте пластинки одной рукой, другой надевают на выступающую шпонку на

:.працсщ рамочке двщкок. . Зат м прибор -переносят с планшета йд бумагу-,-Где требуется вычертить профщть,-.Г олащив прибор, берут штифт и вставляют его в движок со шкалою так, чтобы он. прошел.прорезь этого движка (фщ, 8) и @вищка закрепленного. В дальнейшем, перемещая штифт вместе с движком :, делают накол у самой пластинки и сразу-же,- ведя вверх го прорези движка ъ-

Экслерт- А; В. Уткин

Редактор Н. И. Кузнецов

1; со шкалой, делают накол высотной от;

Меткй горизонтали и так - продолжаютдо конца.- Сделав все наколы, прибор снимают с. бумаги и опять переносят на=-=-новый профиль планшета; освобождая. пластинки и сняв со шпонки движок.

: . Ha движке шкала нанесена из расчета, что первое деление. оставляет- некото.-.. рое место для надписи отметки горизон-тали. Профиль заканчивается обводкой карандашом, наколотых точек и других требуемых от йрофйля обозначений.

Предмет изобретения.

Прибор- для построения поперечных профилей по .нанесенным на плане .горизонталям,.Отлйчающийся применением ряда стержнввидных пластинока, b, с..., - . насаженных на ось о, укрепленную на стороне 4- рамй, с передвижной по боковым ее сторонам 1, 3 планкой 5 с движком-линейкой 6„- каковме пластийы а, д, а предназначены для возможности, изме; нения.. масштаба поперечного профиля относительно масшта 6a горизонтального плана, помощью передвижения планки о",а при установке их по касательной к горизонталяи в .точках пересечения горизонталец.. с горизонтальной проек-цией поперечного профиля.

Тип.,Промаоли раф". Тамбовская, 1
