Реферат



353886

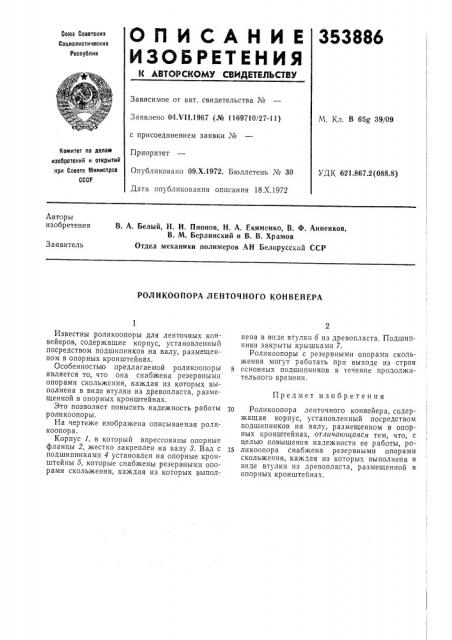

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 04Х11 1967 (№ 1169710/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 09.Х.1972. Бюллетень № 30

Дата опубликования описания 18.Х.1972

М. Кл. В 65@ 39/09

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.867.2 (088.8) Авторы изобретения

В. А. Белый, Н. И. Пионов, H. А. Екимеико, В. Ф. Анненков, В. М. Берлинский и В. В. Храмов

Отдел механики полимеров АН Белорусской ССР

Заявитель

РОЛИКООПОРА ЛЕНТОЧНОГО КОНВЕЙЕРА

Предмет изобретения

Известны роликоопоры для ленточных конвейеров, содержащие корпус, установленный посредством подшипников на валу, размещенном в опорных кронштейнах.

Особенностью предлагаемой роликоопоры является то, что она снабжена резервными опорами скольжения, каждая из которых выполнена в виде втулки из древопласта, размещенной в опорных кронштейнах.

Это позволяет повысить надежность работы роликоопоры.

На чертеже изображена описываемая роликоопора.

Корпус 1, в который впрессованы опорные фланцы 2, жестко закреплен на валу 8. Вал с подшипниками 4 установлен на опорные кронштейны 5, которые снабжены резервными опорами скольжения, каждая из которых выполнена в виде втулки б из древопласта. Подшипники закрыты крышками 7.

Роликоопоры с резервными опорами скольжения могут работать при выходе из строя

5 основных подшипников в течение продолжительного времени.

10 Роликоопора ленточного конвейера, содержащая корпус, установленный посредством подшипников на валу, размещенном в опорных кронштейнах, отличающаяся тем, что, с целью повышения надежности ее работы, ро15 ликоопора снабжена резервными опорами скольжения, каждая из которых выполнена в виде втулки из древопласта, размещенной в опорных кронштейнах.

353886

Составитель Ю, Кудрявцев

Техред 3. Тараненко Корректор T. Гревцова

Редактор 3. Овчаренко

Типография, пр. Сапунова, 2

Заказ 3414/11 Изд, Мз 1382 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
