Реферат

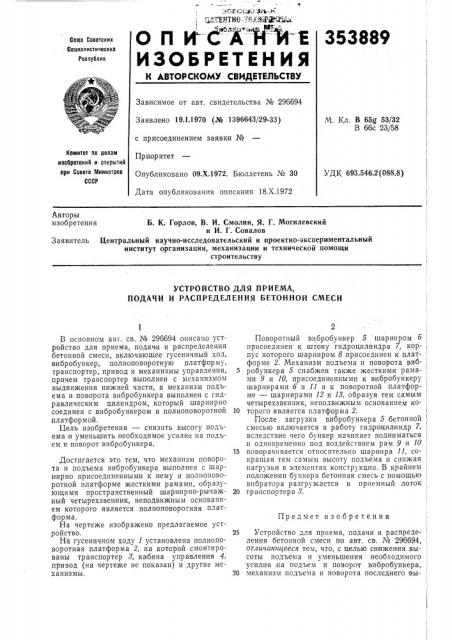

Оп и(АЗИИ

ИЗОБРЕТЕНИЯ

353889

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства № 296694

Заявлено 191.1970 (№ 1396643/29-33) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1972. Бюллетень № 30

Дата опубликования описания 18.Х.1972

М. Кл. В 65g 53/32

В 66с 23158

Комитет по делам изобретекий и открытий при Совете Мииистрое

СССР

УДК 693.546.2 (088.8) Авторы изобретения

Б. К. Горлов, В. И. Смолин, Я. Г. Могилевский и И. Г. Совалов

Центральный научно-исследовательский и проектно-экспериментальный институт организации, механизации и технической помощи строительству

Заявитель

УСТРОЙСТВО ДЛЯ ПРИЕМА, ПОДАЧИ И РАСПРЕДЕЛЕНИЯ БЕТОННОЙ СМЕСИ

Предмет изобретения

В основном авт. св. № 296694 описано устройство для приема, подачи и распределения бетонной смеси, включающее гусеничный ход, вибробункер, полноповоротную платформу, транспортер, привод и механизмы управления, причем транспортер выполнен с механизмом выдвижения нижней части, а механизм подьема и поворота вибробункера выполнен с гидравлическим цилиндром, который шарнирно соединен с вибробункером и полноповоротной платформой.

Цель изобретения — снизить высоту подьема и уменьшить необходимое усилие на подьем и поворот вибробункера.

Достигается это тем, что механизм поворота и подъема вибробункера выполнен с шарнирно присоединенными к нему и полноповоротной платформе жесткими рамами, образующими пространственный шарнирно-рычажный четырехзвенник, неподвижным основанием которого является полноповоротная платформа.

На чертеже изображено предлагаемое устройство.

На гусеничном ходу 1 установлена полноповоротная платформа 2, на которой смонтированы транспортер 8, кабина управления 4, привод (на чертеже не показан) и другие механизмы.

Поворотный виброоункер 5 шарниром б присоединен к штоку гидроцилиндра 7, кор- . пус которого шарниром 8 присоединен к платформе 2. Механизм подъема и поворота виб- .

5 робункера 5 снабжен также жесткими рама- . ми 9 и 10, присоединенными к вибробункеру; шарнирами б и 11 и к поворотной платфор- . ме — шарнирами 12 и И, образуя тем самым четырехзвенник, неподвижным основанием ко-, 10 торого является платформа 2.

После загрузки вибробункера 5 бетонной смесью включается в работу гидроцилиндр 7, вследствие чего бункер начинает подниматься и одновременно под воздействием рам 9 и 10

15 поворачивается относительно шарнира 11, сокращая тем самым высоту подъема и снижая нагрузки в элементах конструкции. В крайнем положении бункера бетонная смесь с помощью вибратора разгружается в приемный лоток

20 транспортера 8.

25 Устройство для приема, подачи и распределения бетонной смеси по авт. св. № 296694, отличающееся тем, что, с целью снижения высоты подъема и уменьшения необходимого усилия,на подъем и поворот вибробункера, ЗО механизм подъема и поворота последнего вы353889

Составитель Б. Коган

Техред 3. Тараненко

Редактор С. Ежкова

Корректор Т. Гревцова

Заказ 3414/14 Изд. № 1382 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4i5

Типография, пр. Сапунова, 2 полнен с шарнирно присоединенными к нему и полноповоротной платформе жесткими рамами, образующими пространственный шарнирно-рычажный четырехзвенник, неподвижным основанием которого является полноповоротная платформа.
