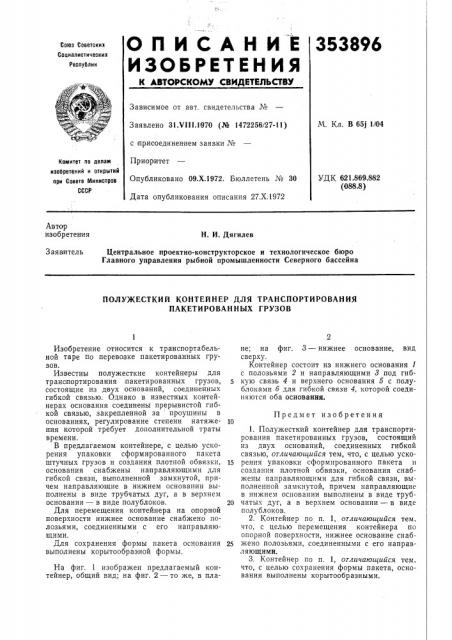

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

353896

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 31 VIII.1970 (№ 1472256/27-11) с присоединением заявки №

Приоритет

Опубликовано 09.Х.1972, Бюллетень № 30

Дата опубликования описания 27.Х.1972

М. Кл. В 65j 1)04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.869.882 (О88.8) Автор изобретения

Н. И. Дягилев

Центральное проектно-конструкторское и технологическое бюро

Главного управления рыбной промышленности Северного бассейна

Заяиитель

ПОЛУЖЕСТКИЙ КОНТЕЙНЕР ДЛЯ ТРАНСПОРТИРОВАНИЯ

ПАКЕТИРОВАННЫХ ГРУЗОВ

Изобретение относится к транспортабельной таре по перевозке пакетированных грузов.

Известны полужесткие контейнеры для транспортирования пакетированных грузов, состоящие из двух оснований, соединенных гибкой связью. Однако в известных контейнерах основания соединены прерывистой гибкой связью, закрепленной за проушины в основаниях, регулирование степени натяжения которой требует дополнительной траты времени.

В предлагаемом контейнере, с целью ускорения упаковки сформированного пакета штучных грузов и создания плотной обвязки, основания снабжены направляющими для гибкой связи, выполненной замкнутой, причем направляющие в нижнем основании выполнены в виде трубчатых дуг, а в верхнем основании — в виде полублоков.

Для перемещения контейнера на опорной поверхности нижнее основание снабжено полозьями, соединенными с его направляющими.

Для сохранения формы пакета основания выполнены корытообразной формы.

На фиг. 1 изображен предлагаемый контейнер, общий вид; на фиг. 2 — то же, в плане; на фиг. 3 — нижнее основание, вид сверху.

Контейнер состоит из нижнего основания 1 с полозьями 2 и направляющими 8 под гибкую связь 4 и верхнего основания 5 с полублоками б для гибкой связи 4, которой соединяются оба основания.

Предмет изобретения

1. Полужесткий контейнер для транспортирования пакетированных грузов, состоящий из двух оснований, соединенных гибкой связью, отличающийся тем, что, с целью уско15 рения упаковки сформированного пакета и создания плотной обвязки, основания снабжены направляющими для гибкой связи, выполненной замкнутой, причем направляющие в нижнем основании выполнены в виде труб20 чатых дуг, а в верхнем основании — в виде полублоков.

2. Контейнер по п. 1, отличающийся тем, что, с целью перемещения контейнера по опорной поверхности, нижнее основание снаб25 жено полозьями, соединенными с его направл я ющи ми.

3, Контейнер по п. 1, отличающийся тем, что, с целью сохранения формы пакета, основания выполнены корытообразными.

353896 айаг 2

РиГ. !

Фи8. Д
