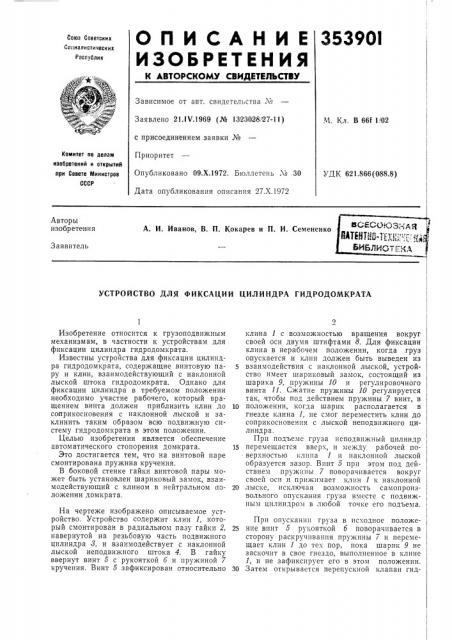

35390I

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сакиалистических

Республик

1, |

Зависимое от авт. свидетельства М

Заявлено 21.(V.1969 (лю 1,32302847-11) с присоединением заявки 1чв

Приоритет

Опубликовано 09.Х.1972. Бюллетень Хо 30

Дата опубликования описания 27.Х.1972

M. Кл. В 66f 1!02

Комитет оо делам иаобретений и открытий ори Совете Министров

СССР

УДК 621.866(988.8) Авторы изобретения

А. И. Иванов, В, П. Кокарев и П. И. Семененко

Заявитель

УСТРОЙСТВО ДЛЯ ФИКСАЦИИ ЦИЛИНДРА ГИДРОДОМКРАТА

Изобретение относится к грузоподвижным механизмам, в частности к устройствам для фиксации цилиндра гидродомкрата.

Известны устройства для фиксации цилиндра гидродомкрата, содержащие винтовую пару и клин, взаимодействующий с наклонной лыской штока гидродомкрата. Однако для фиксации цилиндра в требуемом положении необходимо участие рабочего, который вращением винта должен приблизить клин до соприкосновения с наклонной лыской и заклинить таким образом всю подвижную систему гидродомкрата в этом положении.

Целью изобретения является обеспечение автоматического стопорения домкрата.

Это достигается тем, что на винтовой паре смонтирована пружина кручения.

В боковой стенке гайки винтовой пары может быть установлен шариковый замок, взаимодействующий с клином в нейтральном положении домкрата.

На чертеже изображено описываемое устройство. Устройство содержит клин 1, который смонтирован в радиальном пазу гайки 2, навернутой на резьбовую часть подвижного цилиндра 3, и взаимодействует с наклонной лыской неподвижного штока 4. В гайку ввернут винт 5 с рукояткой б и пружиной 7 кручения. Винт 5 зафиксирован относительно клина 1 с возможностью вращения вокруг своей оси двумя штифтами 8. Для фиксации клина в нерабочем положении, когда груз опускается и клин должен быть выведен из взаимодействия с наклонной лыской, устройство имеет шариковый замок, состоящий из шарика 9, пружины 10 и регулировочного винта 11. Сжатие пружины 10 регулируется так, чтобы под действием пружины 7 винт, в

10 положении, когда шарик располагается в гнезде клина 1, не смог переместить клин до соприкосновения с лыской неподвижного цилиндра.

Прп подъеме груза неподвижный цилиндр

15 перемещается вверх, и между рабочей поверхностью клина 1 и наклонной лыской образуется зазор. Винт 5 при этом под действием пружины 7 поворачивается вокруг своей оси н прижимает клин 1 и наклонной

20 лыске, исключая возможность самопроизвольного опускания груза вместе с подвижным цилиндром в любой точке его подъема.

При опускании груза в исходное положе25 ние винт 5 рукояткой б поворачивается в сторону раскру шванпя пружины 7 и перемещает клин 1 до тех пор, пока шарик 9 не заскочит в свое гнездо, выполненное в клине

1, и не зафиксирует его в этом положении.

30 Затем открывается перепускной клапан гид353901

Предмет изобретения

Составитель Н. Дмитриева

Редактор 3. Овчаренко Текред Е, Борисова Корректоры Л. Бадылама н 3. Тарасова

Заказ 3513/8 Изд. № 1413 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2 равлпческой спстемы, и неподвижный цилиндр вместе с грузом опускается в исходное положение.

Перед следующим подъемом груза винт 5 поворачивается в сторону скручивания пружины 7. Совместным действием усилия рабочего и пружины 7 шарик 9 отжимается вниз, и клин 1 под действием раскручивающей силы пружины винтом 5 перемещается вправо до соприкосновения с наклонной лыской неподвижного цилиндра. В этом положении процесс подъема груза повторяется аналогично описанному выше.

1. Устройство для фиксации цилиндра гидродомкрата, содержащее винтовую пару и

5 клин, взаимодействующий с наклонной лыской штока гидродомкрата, отличающееся тем, что, с целью обеспечения автоматического стопорения домкрата, на винтовой паре смонтирована пружина кручения.

lo 2. Устройство по п. 1, отличающееся тем, что в боковой стенке гайки винтовой пары установлен шариковый замок, взаимодействующий с клином в нейтральном положении домкрата.
