Приспособление для нанесения синхронных отметок на звуковых фильмах

Приспособление для нанесения синхронных отметок на звуковых фильмах

Иллюстрации

Показать все

Реферат



42р,18;

И ласс 57 57

34 35406

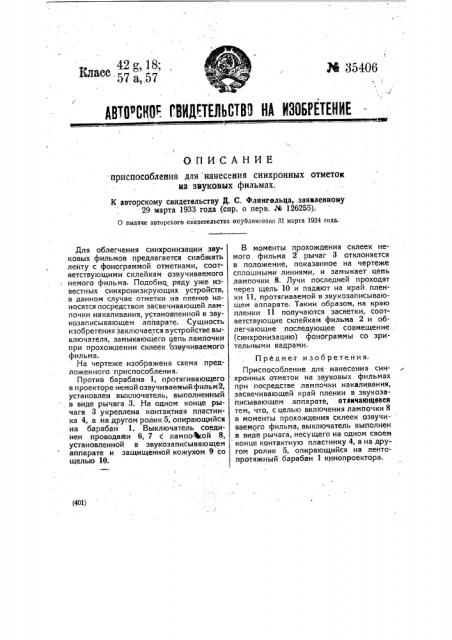

АВТО СНО ГВИДГТЕИЬСТВО НА ИЗОБРЕТЕНИЕ—

ОПИСАНИЕ приспособления для нанесения синхронных отметок иа звуковых фильмах.

К авторскому свидетельству Д. С. Флянгальца, заявленному

29 марта 1933 года (спр. о перв. Ж 126255).

О выдаче авторского свидетельства опубликовано 31 марта 1934 года; (401) Для облегчения синхронизации звуковых фильмов предлагается снабжать лейту с фонограммой отметками, соответствующими склейкам озвучиваемого немого фильма. Подобно ряду уже известных синхронизирующих устройств, в данном случае отметки .на пленке наносятся посредством засвечивающей лампочки накаливания, установленной в звукозаписывающем аппарате. Сущность изобретения заключается вустройстве вы; ключателя, замыкающего цепь лампочки при прохождении склеек озвучиваемого фильма.

На чертеже изображена схема предложенного приспособления.Против барабана- 1, протягивающего в проекторе немой озвучиваемый фильм 2, установлен выключатель, выполненный

, в виде рычага 3. На одном конце рычага 3 укреплена контактная пластинка 4, а на другом ролик 5, опирающийся на барабан 1. Выключатель соединен проводами 6, 7 с ламповой 8, установленной в звукозаписывающем аппарате и защищенной кожухом 9 со щелью 10.

В моменты прохождения склеек немого фильма 2 рычаг 3 отклоняется в положение, показанное на чертеже сплошными линиями, и замыкает цепь лампочки 8. Лучи последней проходят через щель 10 и падают на край, пленки 11, протягиваемой в звукозаписывающем аппарате. Такии образом, на краю пленки 11 получаются засветки, соответствующие склейкам фильма 2 и облегчающие последующее совмещение (синхронизацию} фонограммы со зрительными кадрами.

Предмет изобретения.

Приспособление для. нанесения син, хронных отметок на звуковых фильмах при посредстве лампочки накаливания, засвечивающей край пленки в звукозаписывающем аппарате, - отлячающввся тем, что, с целью включения лампочки 8 в моменты прохождения склеек озвучиваемого фильма, выключатель выполнен в виде рычага, несущего на одном своем конце контактную пластинку 4, а на другом ролик 5, опирающийся на лентопротяжный барабан 1 кинопроектора.

K автврскоиу свидетельству Д. :. Флнигфльца № 35406

Эксперт А. Г. Бремвен

Редактор Н. П. Адашев

Ф Тип. „Промполиграф", Тамбовская .12. Зак. 369О
