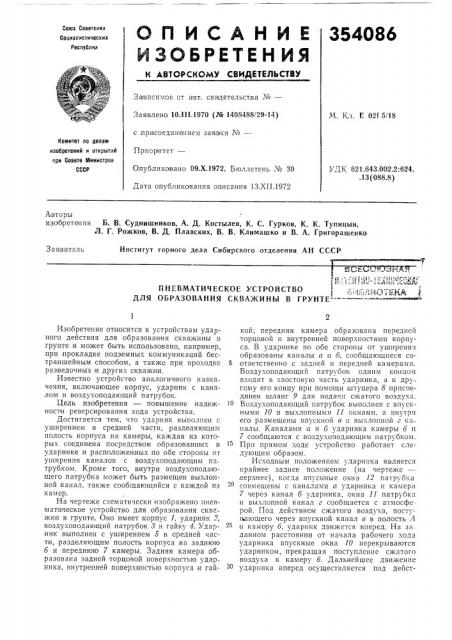

О П И C А Н И Е 354086

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респтблил

Зависимое от авт. свидетельства ¹â€”

Заявлено 10.311.1970 (№ 1408488/29-14) М. Кл. Е 02f 5/18 с присоединением заявки ¹â€”

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

Приор итет—

Опубликствано 09.Х.1972. Бюллетень № 30

Дата опубликования описания 13.XII.1972

УД К 621.643.002.2:624. .13 (088.8) А вторы изобретения Б. В. Суднишников, А. Д. Костылев, К. С. Гурков, К. К. Тупицын, Л. Г. Рожков, В. Д. Плавских, В, В. Климашко и В. А. Григоращенко

Заявит.ель

Институт горного дела Сибирского отделения АН СССР

ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО,.—,. —,...:-)-,,-д(ДЛЯ ОБРАЗОВАНИЯ СКВАЖИНЫ В ГРУНТЕ

Изобретение относится к устройствам ударного действия для образования скважины в грунте и может быть использовано, например, при прокладке подземных коммуникаций бестраншейным способом, а также при проходке разведочных и других скважин.

Известно устройство аналогичного назначения, включающее корпус, ударник с каналом и воздухоподающий патрубок.

Цель изобретения — повышение надежности реверсирования хода устройства.

Достигается тем, что ударник выполнен с уширением в средней части, разделяющим полость корпуса íа камеры, каждая из которых соединена посредством образованных в ударнике и расположенных по обе стороны от уширения каналов с воздухоподающим па трубком. Кроме того, внутри воздухоподающего патрубка может быть размещен выхлопной канал, также сообщающийся с каждой из камер.

На чертеже схематически изображено пневматическое устройство для образования скв".— жин в грунте. Оно имеет корпус 1, ударник, воздухоподающий патрубок 3 .и гайку 4. Ударник выполнен с уширением 5 в средней части, разделяющим полость корпуса на заднюю б и переднюю 7 камеры. Задняя камера образована задней торцовой поверхностью ударника, внутренней поверхностью корпуса и гайкой; передняя камера образована передней торцовой и внутренней поверхностями корпуса. В ударнике по обе стороны от уширення образованы каналы а и б, сообщающиеся со5 ответственно с задней и передней камерами.

Воздухоподающий патрубок одним концом входит в хвостовую часть ударника, а к другому его концу при помощи штуцера 8 присоединен шланг 9 для подачи сжатого воздуха.

Воздухоподающий патрубок выполнен с впускными 10 и выхлопными 11 окнами, а внутри его размещены впускной в и выхлопной г каналы, Каналами а и б ударника камеры 6 и

7 сообщаются с воздухоподающим патрубком.

При прямом ходе устройство работает следующим образом.

Исходным положением ударника является крайнее заднее положение (на чертеже верхнее), когда впускные окна 12 патрчуока совмещены с каналами а ударника и камер»

7 через канал б ударника, окна 11 патрубка и выхлопной канал г сообщается с атмосферой. Под действием сжатого воздуха, постугвающего через впускной канал в в полость Л и камеру 6, ударник движется вперед. На за. данном расстоянии от начала рабочего хода ударника впускные окна 10 перекрываются ударником, прекращая поступление сжатого воздуха в камеру б. Дальнейшее движение ударника вперед осуществляется под дейст354086

Предмет изобретения

Составитель Л. Старосельская

Текред Л. Евдоиов Корректоры В. Жолудева и Т. Медведева

Редактор А. Купрякова

Заказ 482/1858 Изд. N 1403 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-З5, Раушская наб., д. 4j5

Ти"., Харьк. фил, пре».. «Патент» вием энергии расширяющего в камере б воздуха н давления сжатого воздуха в полости ,4. В конце рабочего хода ударник наносит удар по головной части корпуса, и устройство внедряется в грунт.

На заданном расстоянии от конца рабочего хода ударника, когда окна 11 патрубка со вмещаются с каналами а ударника, происходит выхлоп воздуха из камеры б через выхлопной канал г в атмосферу, открывание каналов б ударника и поступление сжатого воздуха из полости А в камеру 7.

Нанеся удар под действием сжатого воздуха в камере 7 ударник начинает двигаться назад, каналы б перекрываются боковой поверхностью патрубка и впуск сжатого воздуха в камеру 7 прекращается. Дальнейшее движение ударника происходит за счет расширяющегося в камере 7 воздуха. На заданном расстоянии от конца обратного хода ударника каналы б совмещаются с окнами 11 патрубка, и из камеры 7 чврез выхлопной канал г происходит выхлоп воздуха в атмосферу, а каналы а совмещаются с окнами 10 патрубка, через которые сжатый воздух поступает в камеру б, в результате чего ударник затормаживается, не успев нанести удара. Затем цикл повторяется.

Возможен также обратный ход устройства.

Для переключения его на обратный ход патрубок перемещают,в всрай1нее задынее положение, например, вращением шланга 9 до тех пор, пока патрубок не ввернется в гайку 4 до упора 12. В этом случае во время движения ударника вперед каналы б открываются раньше, впуск сжатого воздуха в камеру 7 произойдет раньше, и ударник, не успев нанести удара по корпусу, затормозится, а затем начнет двигаться в обратном направлении. Тогда окна 11 патрубка совместятся с каналами б ударника позже, а потому выхлоп воздуха из камеры 7 и впуск сжатого воздуха в камеру б произойдет позже, и ударник, пе успев затормозиться, нанесет удар по гайке 4, устрой- 45 ство будет двигаться назад.

Затем цикл повторяется.

1. Пневматическое устройство для образования скважины в грунте, включающее корпус, ударник с каналом и воздухоподающий патрубок, отличающееся тем, что, с целью повышения надежности реверсирования хода устройства, его ударник выполнен с уширением в средней части, разделяющим полость корпуса на камеры, каждая из которых соединена посредством образованных в ударнике и расположенных по обе стороны от уширения каналов с воздухоподающим патрубком.

2. Пневматическое устройство по п. 1, отличающееся тем, что внутри воздухоподающего патрубка размещен выхлопной канал, также сообщающийся с каждой из камер.
